Question

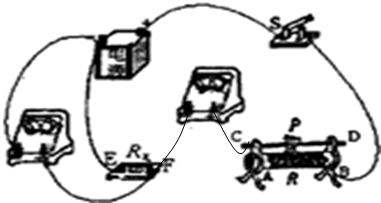

小明在某次测定定值电阻R_x的阻值的实验中，使用了如图所示的实验器材．
（1）图中的电路连接未完整，请你用笔画线代替导线帮他完成电路的连接；
（2）为确保电路安全，在开关闭合前，应将变阻器滑片P滑至______端（选填“A”或“B”）．

Answer 1

解：（1）滑动变阻器、电流表、待测电阻串联接入电路，注意滑动变阻器接下面接线柱，电路图如图所示．
（2）为确保电路安全，在开关闭合前，应将变阻器滑片P滑至A端．
故答案为：（1）电路图如图所示；
（2）A．
分析：（1）把滑动变阻器、电流表、待测电阻串联接入电路，注意滑动变阻器接下面接线柱；
（2）闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，
根据滑动变阻器的连接方式判断滑片的位置．
点评：本题考查了连接实物图、滑动变阻器的调节，是一道基础题；连接电路图时，注意滑动变阻器的接法，滑动变阻器在电路中接一上一下两个接线柱．
