Question

5．（1）在图甲中，根据平面镜成像特点，画出物体MN的像M′N′．
（2）在图乙中，小球从水平桌面上滚下，画出小球在A位置时所受的重力的示意图．
（3）在图丙中，根据磁感线方向标出通电螺线管中的电流方向和小磁针的N极．
（4）请将图中的家庭电路按安全用电要求连接完整．

Answer 1

分析 （1）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出MN的像．
（2）小球所受重力始终是竖直向下的，与小球所处的位置或运动状态无关．
（3）根据磁感线的方向判断小磁针的N、S极，再根据安培定则求出螺旋管中电流的方向．
（4）电灯的接法：开关控制电灯时和电灯是串联的．火线首先进入开关，再进入电灯顶端的金属点；零线直接接入电灯的螺旋套．开关接在火线上，更换灯泡时断开开关安全．

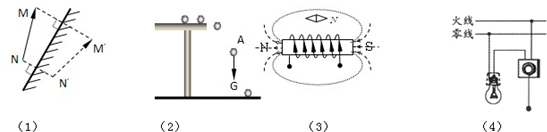

解答 解：（1）分别作出物体MN端点M、N关于平面镜的对称点M′、N′，用虚线连接M′N′即为MN在平面镜中的像．如图所示：
（2）小球在A位置受到的重力作用在小球的重心，方向竖直向下，如图所示：
（3）根据磁感线的方向可以判断螺旋管的右端为S极，左端为N极，根据磁极间的相互作用规律可知，小磁针的右端为N极；大拇指指向N极，其余四指弯向电流的方向，可知电流方向向上，从右向左流动，如图所示：
（4）电灯的接法：火线首先进入开关，再进入电灯顶端的金属点；零线直接接入电灯的螺旋套．如图所示：

点评 （1）在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像．
（2）本题主要考查力的示意图的画法，明确力的三要素，并掌握示意图的作图方法即可顺利完成此题．
（3）对于一个通电螺线管，只要知道电流的方向、线圈的绕法、螺旋管的N、S极这三个因素中的任意两个，我们就可以据安培定则判断出另一个．
（4）在家庭电路中，安装各个元件，不但考虑各元件能使用，更要考虑使用的安全性．
