题目内容

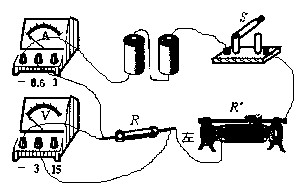

如图1所示是小明同学设计的测电阻只的电路图．请根据这个电路图用笔画线代替导线，将图2中的元件连成电路．要求：滑动变阻器的滑片P向左移动时，电流表的示数变大．(电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉)
练习册系列答案
相关题目
如图1所示是小明同学设计的测电阻R的电路图．
（1）请根据这个电路图用笔画线代替导线，将图2中的元件连成电路．要求：滑动变阻器的滑片P向左移动时，电流表的示数变大．（电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉）

（2）下图是小明测电阻时电流表和电压表的示数．图中电流表的示数是
0.2
0.2
A；这时待测电阻的阻值是
12
12
Ω．
如图1所示是小明同学在“伏安法测电阻”实验中的电路图．
（1）请将电路图画完整．

（2）小明把最后一根导线连接完毕后，看到电流表和电压表都有较大示数，他在实验操作中的两处错误是：
连接电路时开关没有断开
连接电路时开关没有断开
和
滑动变阻器滑片没有调到最大阻值处
滑动变阻器滑片没有调到最大阻值处
．
（3）改正错误后，该同学调节变阻器滑片的位置，两次测得的电阻值分别为R1=5.1欧，R2=5.3欧．第三次测量时，电压表示数为1.5伏，电流表示数如图2所示，则实验测得的电阻值为
5.1
5.1
欧．
如图1所示是小明同学设计的测电阻R的电路图．
（1）请根据这个电路图用笔画线代替导线，将图2中的元件连成电路．要求：滑动变阻器的滑片P向左移动时，电流表的示数变大．（电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉）

（2）下图是小明测电阻时电流表和电压表的示数分别为0.2A，2.4V，请在图中分别画出相应的指针；并根据电流表和电压表的示数计算出电阻为：
12
12
Ω．
如图1所示是小明同学设计的测电阻R的电路图．
（1）请根据这个电路图用笔画线代替导线，将图2中的元件连成电路．要求：滑动变阻器的滑片P向左移动时，电流表的示数变大．（电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉）

（2）下图是小明测电阻时电流表和电压表的示数分别为0.2A，2.4V，请在图中分别画出相应的指针；并根据电流表和电压表的示数计算出电阻为：______Ω．
如图1所示是小明同学设计的测电阻R的电路图．
（1）请根据这个电路图用笔画线代替导线，将图2中的元件连成电路．要求：滑动变阻器的滑片P向左移动时，电流表的示数变大．（电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉）

（2）下图是小明测电阻时电流表和电压表的示数．图中电流表的示数是______A；这时待测电阻的阻值是______Ω．
