题目内容

如图所示，电源电压保持不变，R1：R2＝1：2．只闭合S1时，电流表的示数为0.3 A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.8 W，R2消耗的功率为P2，且P1：P2＝9：8．则下列结果正确的是 ( )

A. 电源电压为12V B. R0的阻值为40Ω

C. R2的阻值为20 Ω D. R0先后两次消耗的功率之比为3：2

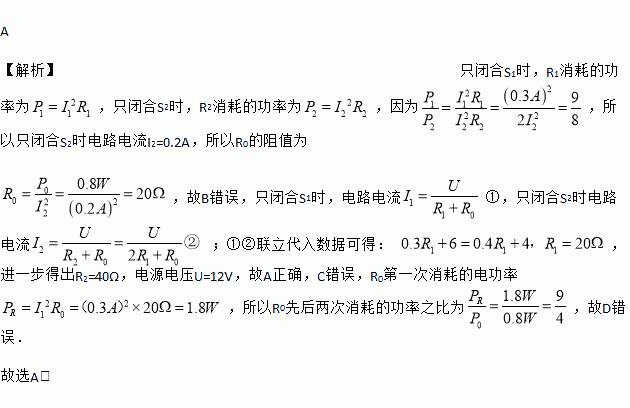

A 【解析】只闭合S1时，R1消耗的功率为，只闭合S2时，R2消耗的功率为，因为，所以只闭合S2时电路电流I2=0.2A，所以R0的阻值为 ，故B错误，只闭合S1时，电路电流①，只闭合S2时电路电流 ；①②联立代入数据可得： ，进一步得出R2=40Ω，电源电压U=12V，故A正确，C错误，R0第一次消耗的电功率，所以R0先后两次消耗的功率之比为，故D错误． 故选A．
练习册系列答案
相关题目

如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω 1A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为________A 若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是________Ω

0.3 5 【解析】试题分析：读题可知。L正常工作时，U=3v，P=0.9W， ,滑动变阻器R上标有“20Ω 1A”的字样，接入4.5v电源，最大电流不能超过0.3A， ，滑动变阻器连入电路中的最小阻值是R=R总-RL=15Ω-10Ω=5Ω

如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行放置．

（1）该实验探究的是_______，第一个研究该现象的科学家是丹麦物理学家______．

（2）接通电路后，观察到小磁针偏转，说明_____________．若接通电路后移去小磁针，上述结论是否成立？_______（选填“成立”或“不成立”）．

（3）实验中小磁针的作用是____________________．

（4）改变直导线中的电流方向，小磁针偏转方向也发生______，表明_____．

（5）该实验中用到的一种重要科学研究方法是_________

A．类比法 B．转换法 C．控制变量法 D．等效替代法．

电流周围是否存在磁场 奥斯特 电流周围存在磁场 成立 验证电流周围是否存在磁场 改变 电流的磁场方向与电流方向有关 B 【解析】（1）该实验探究的是电流周围是否存在磁场，即电流的磁效应，丹麦物理学家奥斯特是第一个研究该现象的科学家，揭示了电与磁的联系，具有划时代的意义。 （2）接通电路后，观察到小磁针偏转，说明磁针受到了磁场的作用，即电流周围存在磁场．因为电流能够产生磁场是事实存在，与...

如图所示的电路电源电压不变，R为“10 Ω 1 A”的变阻器，A、B间接入“6V 3W”的灯L1，闭合开关S后，调节P到适当位置使L1正常工作，若L1换成“8V 4W”的L2，要使L2也正常工作，应使滑片P_______（左移／右移／不动）．如果调节滑片时L1、L2都能正常工作，则电源电压的范围是_______．

左移 8～11V 【解析】灯L1正常工作时的电流为；灯L2正常工作时的电流为；L2正常工作时的电压比L1正常工作时的电压大，滑动变阻器分得的电压小；所以在电流相同的情况下应减小滑动变阻器接入电路的阻值，即滑片向左移． 当电源的电压最小时，应满足L2正常工作，此时滑动变阻器的阻值为0，即最小电压为8V； 当电源的电压最大时，不能超出L1承受能力，此时电源的电压应是L2都能正常工作的...

如图是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光，已知该电路有两处故障，则下列判断正确的是 ( )

A. ac间断路，bd间断路 B. ac间断路、eb间断路

C. ac间断路、cd间短路 D. eb间断路、cd间短路

B 【解析】试题分析：如果ac间断路、bd间断路则灯泡应发光，且接触d点时氖管应不发光，故A不符合；如果ac间断路、eb间断路时会出现题目中的现象，故B符合；如果ac间断路、cd间短路，则灯泡会发光，故C不符合；如果eb间断路、cd间短路，则接触c点时氖管会发光，故D与题意不符合；应选B。

如图所示电路，R0的阻值为6Ω，R2的阻值为R1的2倍．只闭合开关S0时，电流表的示数为1A；开关都闭合时电流表的示数为3A．

求：（1）只闭合S0时R0两端的电压；

（2）开关都闭合时R1的电功率．

（1）6V（2）24W 【解析】【解析】 （1）只闭合S0时，R1和R0串联； 由欧姆定律可得，R0两端的电压为U0= I0R0=" 1A" ×6Ω= 6V （3分） （2）开关都闭合时，R1和R2并联；由于R1：R2=1：2， 故根据并联电路的分流规律可知：I1：I2=2：1； 又因为干路电流为3A，故I1+I2=3A，解得I1=2A （1分） 根据电源电压...

两定值电阻RA和RB中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为_______W，通电一段时间后，RA和RB产生的热量之比是_______．

0.6 1：2 【解析】试题分析：由图象知，U=3V时，IA=0.6A，IB=0.3A，根据，电阻， ，两电阻串联时，电路总电阻R=RA+RB=5Ω+10Ω=15Ω，电路总功率．A、B两电阻串联流过它们的电流I相等，通电一段时间产生的热量之比．故答案为：0.6；1∶2．

如图所示，手电筒中的电流为0.5 A，电源为三节干电池，则该手电筒小灯泡的功率最接近( )

A. 0.25W B. 0.75W

C. 2.25W D. 9.00W

C 【解析】电源电压U=1.5V×3=4.5V，灯泡功率P=UI=4.5V×0.5A=2.25W， 故选C

如图所示的电路中，电源电压保持不变，R为定值电阻，当在电路a、b两点间接入一个标有“12 V 6 W”的灯泡L1时，开关S闭合，它正好正常发光，则灯泡L1两端的实际电压是________V．若在a、b间换接入另一个标有“12 V 4 W”的灯泡L2时，L2实际消耗的电功率将________ (大于／等于／小于)4 W．

12 大于 【解析】图中电路当在电路a、b两点间接入一个标有“12 V 6 W”的灯泡L1时，开关S闭合，它正好正常发光，因灯泡的额定电压为12V，故正常发光时的实际电压等于额定电压12V；若在a、b间换接入另一个标有“12 V 4 W”的灯泡L2时，因L2的电阻大于L1的电阻，故串联后L2分配电压大于12V，得L2实际消耗的电功率将大于额定功率4 W．
