如图所示.下列关系中正确的是A. I＝I1+I2 B. U＝U1＝U2 C. R＝R1+R2 D. C [解析]由图可知.电阻R1.R2串联, A．根据串联电路各处的电流相等.则I=I1=I2.故A错误. B．根据串联电路的电压规律U=U1+U2.故B错误. C．串联电路的总电阻等于各串联电阻之和.故C正确为答案. D．因为串联电路中I1=I2. 题目和参考答案——青夏教育精英家教网—

题目内容

如图所示，下列关系中正确的是

A. I＝I1＋I2 B. U＝U1＝U2 C. R＝R1＋R2 D.

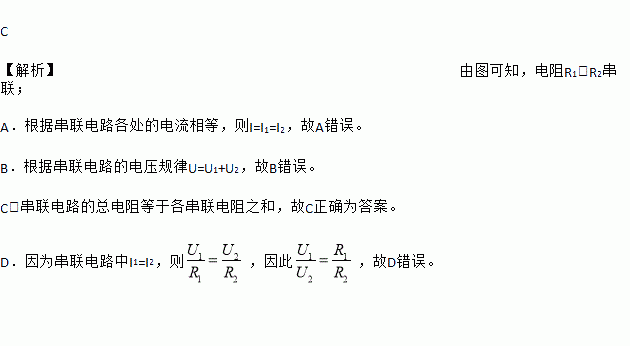

C 【解析】由图可知，电阻R1、R2串联； A．根据串联电路各处的电流相等，则I=I1=I2，故A错误。 B．根据串联电路的电压规律U=U1+U2，故B错误。 C．串联电路的总电阻等于各串联电阻之和，故C正确为答案。 D．因为串联电路中I1=I2，则，因此，故D错误。

练习册系列答案

相关题目

为缓解紧张的状况，开发利用新能源，我国陆续建成了一些核电站，关于核电站，下列说法中正确的是(　　)

A. 核电站使用的核燃料是石油或天然气

B. 核反应堆中发生的是不可控制的核裂变

C. 核电站发电的能量转化过程：核能→内能→机械能→电能

D. 核电站产生的核废料可以像生活垃圾那样被处理或进行二次加工利用

C 【解析】A. 核电站使用的是核燃料，而不是常规的石油或天然气，故A错误； B. 核反应堆中发生的是可控制的核裂变反应，过程中可获得巨大的能量，故B错误； C. 核电站发电的能量转化过程：裂变产生核能→传递给水得到大量内能→转化为机械能→通过发电机转化为电能，故C正确； D. 核电站产生的核废料仍然具有放射性，所以不可以像生活垃圾那样被处理或进行二次加工利用，故D错误； ...

【2017•烟台卷】往车上装重物时，常常用长木板搭个斜面，把重物沿斜面推上去，如图所示，工人用3m长的斜面，把120kg的重物提高1m，假设斜面很光滑，则需要施加的推力为___，若实际用力为500N，斜面的机械效率为____，重物受到的摩擦力为___．（g取10N/kg）．

400N 80% 100N 【解析】【解析】（1）斜面很光滑，故利用功的原理得，人做的有用功等于用斜面所做的功：；，解得：（2）若实际用力为500N，人所做的总功：；斜面的机械效率：（3）即：所以答案： (1). 400N (2). 80% (3). 100N

用如图所示的实验电路来“探究——影响电阻大小的因素”，电路中a、b、c、d是四种不同的金属丝。

现有几根镍铬合金丝和康铜合金丝，其规格如上表所示。为了便于探究和分析，实验中要利用控制变量法，要求都相对金属丝a 进行比较，因此电路图中金属丝a 应选上表中的_______(用编号表示)，b、c、d 应分别选上表中的_____________ (用编号表示)。

③ ②④⑤（顺序可互换）【解析】（1）影响电阻大小的因素有：导体的材料、长度和横截面积。因为导体的电阻与多个因素有关，所以采用控制变量法。为了研究电阻的大小与材料的关系，应控制长度和横截面积相同，选用材料不同的导线进行实验，因此可选用①⑥或③⑤；为了研究电阻的大小与长度的关系，应控制材料和横截面积相同，因此只能从①~④组中选择，故选②③；为了研究电阻的大小与横截面积的关系，应控制材料和长度...

酒精测试仪可检测驾驶员是否酒后驾车，如图是它的原理图。图中酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，如果测试到的酒精气体浓度越大，那么

A. 传感器的电阻越大 B. 通过传感器的电流越小

C. 传感器两端的电压越大 D. 电压表的示数越大

D 【解析】由图可知：酒精气体传感器和定值电阻串联在电路中，电压表测R两端的电压；因酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，所以测试到的酒精气体浓度越大时，传感器的电阻的倒数就越大，即传感器的电阻越小时，根据欧姆定律可知通过传感器的电流越大，则定值电阻R两端的电压越大，电压表示数越大，则传感器两端的电压越小，所以A. B. C错误，D正确。故选D.

如图所示电路中，闭合开关后，当AB间直接用导线相连时，电流表的示数为0.9A；当AB间接入一个10Ω的电阻时，电流表的示数变为0.3A，求：

(1)电源电压

(2)电阻R的阻值

（1）4.5V （2）5Ω 【解析】根据分析可知，代入数据：解得：R=5Ω，所以电源电压故答案为：（1）4.5V （2）5Ω

有两个电阻阻值分别为4Ω和6Ω，串联后接到某电源上，那么两电阻中的电流之比为___________，两电阻两端的电压之比为____________，电路的总电阻为__________Ω。

1：1 2：3 10 【解析】当R1=4Ω和R2=6Ω的电阻串联时，∵串联电路中各处的电流相等，∴两电阻中的电流之比为1：1，∵，∴两电阻两端的电压之比：；串联电路中，总电阻等于各个分电阻之和，则；故答案为：1：1； 2：3； 10；

小明利用如图甲所示电路测定小灯泡的电阻。被测小灯泡的额定电压为2.5V，电阻约为10Ω左右。实验室有如下器材：电源（电压为6V）、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、开关各一个、导线若干、滑动变阻器三只：R1（20Ω0.5A）、R2（50Ω0.5A）、R3（500Ω1A）。

（1）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是_____________。正确连接电路闭合开关后，发现无论怎样移动滑动变阻器滑片，灯泡都不亮，电压表示数接近6V，电流表示数几乎为0，电路的故障可能是____________________。

（2）排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，小明画出了小灯泡中电流随其两端电压变化的关系图像（如图丙）。实验中，小明发现：当电压表的示数增大时，电压表与电流表的示数之比_______。（选填“变大”、“变小”或“不变”）。这是因为______________________________。

（3）灯泡的电阻测量完毕，小明用5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻更换电路中的灯泡，探究电流跟电阻的关系，得到如图丁所示的电流I随电阻R变化的图像，则小明应选用滑动变阻器____________（选填“R1”、“R2”或“R3”）。若某次实验中滑动变阻器连入的阻值为14Ω，则所选定值电阻的阻值为_________。

调零灯泡断路变大灯丝的电阻随温度的升高而增大 R2 10Ω 【解析】（1）①电流表指针没有指在零刻度线上，应先对电流表调零； ②电路正确连接后，闭合开关，移动滑片P，发观灯泡总不亮，且电流表无示数，但电压表示数接近6V，则故障原因可能是灯泡断路；（2）由图象知，当电压为0.5V时，对应的电流为0.1A，电压与电流比值大小为5Ω；当电压为2.5V时，对应的电流为0.25A，电压与电...

【2017•龙东卷】下列四幅图中，解释不合理的是（　　）

A. 甲图，说明电流的周围存在磁场

B. 乙图，闭合开关后，小磁针N极将顺时针偏转

C. 丙图，发电机应用了磁场对电流的作用

D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强

C 【解析】试题分析：该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；线圈在磁场中转动切割磁感线，从而产生感应电流，知识发电机的原理，选项C错误；由图可知，两个电磁铁是串联的，...
