(2013北京朝阳区期末)如图所示，一个静止的质量为m、电荷量为q的粒子（重力忽略不计），经加速电压U加速后，垂直进入磁感应强度为B的匀强磁场中，粒子打到P点，OP=x，能正确反映x与U之间关系的是

A．x与U成正比

B．x与U成反比

C．x与成正比

D．x与成反比

 (2013北京朝阳区期末)如图所示，一个质量m=2.0×10^-11kg、电荷量q=1.0×10^-5C的带电粒子（重力忽略不计），从静止开始经U₁=100V电场加速后，沿两平行金属板间中线水平进入电压U₂=100V的偏转电场，带电粒子从偏转电场射出后，进入垂直纸面向里的匀强磁场，磁场的左右边界均与偏转电场的金属板垂直。已知偏转电场金属板长L=20cm、两板间距，匀强磁场的宽度D=10cm。求：

（1）带电粒子进入偏转电场时的速度v₀；

（2）带电粒子射出偏转电场时速度v的大小和方向；

（3）为了使带电粒子不从磁场右边界射出，匀强磁场磁感应强度的最小值B。

 (2013北京朝阳区期末)如图所示，在水平面内固定着足够长且光滑的平行金属轨道，轨道间距L=0.40m，轨道左侧连接一定值电阻R=0.80Ω。将一金属直导线ab垂直放置在轨道上形成闭合回路，导线ab的质量m=0.10kg、电阻r=0.20Ω，回路中其余电阻不计。整个电路处在磁感应强度B=0.50T的匀强磁场中，B的方向与轨道平面垂直。导线ab在水平向右的拉力F作用下，沿力的方向以加速度a=2.0m/s²由静止开始做匀加速直线运动，求：

（1）5s末的感应电动势大小；

（2）5s末通过R电流的大小和方向；

（3）5s末，作用在ab金属杆上的水平拉力F的大小。

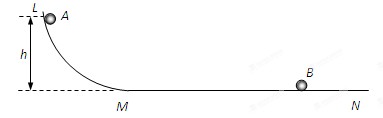

 (2013北京朝阳区期末)如图所示，LMN是竖直平面内固定的光滑绝缘轨道，MN水平且足够长，LM下端与MN相切。质量为m的的带正电小球B静止在水平轨道上，质量为2m的带正电小球A从LM上距水平轨道高为h处由静止释放，在A球进入水平轨道之前，由于A、B两球相距较远，相互作用力可认为是零，A球进入水平轨道后，A、B两球间相互作用视为静电作用。带电小球均可视为质点。已知A、B两球始终没有接触。重力加速度为g。求：

（1）A、B两球相距最近时，A球的速度v；

（2）A、B两球相距最近时，A、B两球系统的电势能E_P；

（3）A、B两球最终的速度v_A、v_B的大小。

 (2013北京朝阳区期末)如图所示，LMN是竖直平面内固定的光滑绝缘轨道，MN水平且足够长，LM下端与MN相切。质量为m的的带正电小球B静止在水平轨道上，质量为2m的带正电小球A从LM上距水平轨道高为h处由静止释放，在A球进入水平轨道之前，由于A、B两球相距较远，相互作用力可认为是零，A球进入水平轨道后，A、B两球间相互作用视为静电作用。带电小球均可视为质点。已知A、B两球始终没有接触。重力加速度为g。求：

（1）A、B两球相距最近时，A球的速度v；

（2）A、B两球相距最近时，A、B两球系统的电势能E_P；

（3）A、B两球最终的速度v_A、v_B的大小。
