在图17所示的电路中，用电压表、电流表测电阻Rx阻值的实验中：

（1）将实验电路图补画完整。

（2）当滑片P移到某一位置时，电压表、电流表的示数如图18所示，则Rx的阻值为　　　　　　欧。

（3）某同学在实验中，不小心将滑动变阻器损坏（不能使用了），一时又找不到其他变阻器。此时该同学将滑动变阻器从电路中撤下后，假如还能测出Rx的阻值，那么，滑动变阻器损坏后，可能对实验结果的影响是　　　　　　　　　　　　　　　　　　　　　　。

（4）为了克服上述缺点，除了换用新的滑动变阻器外，还有什么方法　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。

按图17所示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8Ｖ”字样的待测小电灯、电压恒为6Ｖ 的电源、标有“20Ω 1Ａ”的滑动变阻器、电流表（量程为0～0.6Ａ、0～3Ａ）、电压表（量程为0～3Ｖ、0～15Ｖ）、开关及导线若干．

（1）某学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：____________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：____________．

（2）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．

①通过上表数据，可算得小电灯的额定功率为____________Ｗ，还可得出关于灯丝电阻的结论是：_____________　　　　　　　　　　　　　 _______；

②当小电灯正常工作时，连入电路的滑动变阻器的阻值为____________Ω．

③将两个这样的相同规格的小电灯串联后直接接在6Ｖ 电源的两端，两灯消耗的总功率为__________Ｗ．

（3）若电压表的0～15Ｖ 量程已损坏，只能使用0～3Ｖ 量程，其它器材不变，如何测出小电灯的额定功率？

①在虚线框中画出测量电路图；

②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量

电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________　　　 ___

　图17

在“测定小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为3.8V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样。

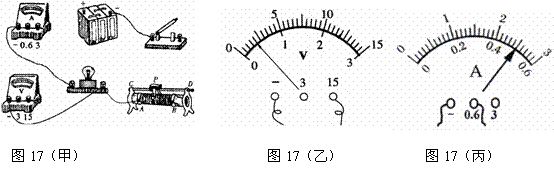

（1）请你用笔画线代替导线，将图17（甲）的电路连接完整；

（2）连接好电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮，且电压表的示数接近6V，电流表的示数为0，则故障的原因可能是　　　　　　　　　 ；

（3）故障排除后，闭合开关，移动变阻器的滑片到某一点，电压表的示数如图图17（乙）所示，为　　 V，要测量小灯泡的额定功率，应将滑片P向　 端滑动（选填“左”或“右”）,使电压表的示数为 　　 V；

（4）当小灯泡正常发光时，电流表的示数如图17（丙）所示，电流表的示数为　 A，小灯泡的额定功率是_____W，小灯泡正常发光时的电阻　　 Ω。
