摘要：13．如上右图所示电路.P位于滑动变阻器的中点.当在ab之间加上60V的电压时.接在cd之间的电压表示数为30V.如果在cd之间加上60V的电压.将同样的电压表接在ab之间时的示数为 A．20V B．30V C．60V D．120V
网址：http://m.1010jiajiao.com/timu3_id_3984562[举报]
如上右图所示电路，P位于滑动变阻器的中点，当在ab之间加上60V的电压时，接在cd之间的电压表示数为30V，如果在cd之间加上60V的电压，将同样的电压表接在ab之间时的示数为（ ）
A．20V B．30V C．60V D．120V

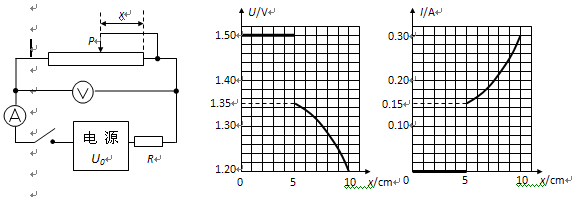

如图所示电路，电源电压U0不变，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后滑片P向左滑过一段距离后电流表才有读数．且电压表读数U与x、电流表读数I与x的关系如图所示．
则：
（1）根据图象可知：断点位置在x等于
（2）电阻R等于多少欧姆？当x=10cm时，10s内电阻R上产生的热量是多少？
（3）从断点处滑片P向左滑动的过程中，该滑动变阻器滑片P每滑动1cm的阻值变化为多少欧姆？该滑动变阻器电阻丝没有断路时的总电阻值是多少欧姆？
查看习题详情和答案>>
则：
（1）根据图象可知：断点位置在x等于
5
5
cm处，电源电压U0等于1.50
1.50
V；（2）电阻R等于多少欧姆？当x=10cm时，10s内电阻R上产生的热量是多少？
（3）从断点处滑片P向左滑动的过程中，该滑动变阻器滑片P每滑动1cm的阻值变化为多少欧姆？该滑动变阻器电阻丝没有断路时的总电阻值是多少欧姆？
如图所示电路，灯L标有“6V 3W”的字样，当开关闭合、滑动变阻器的滑片在图示位置时，灯正常发光；当换上“6V 4W”的灯泡L1后，以下说法正确的是（ ）
