摘要：28．图示.测量一物体在木板上作匀速直线运动时受到摩擦力的实验.从乙图中读出受到的摩擦力是 N.请你在丙图中作出该物体受到的摩擦力的图示.
网址：http://m.1010jiajiao.com/timu3_id_3975054[举报]

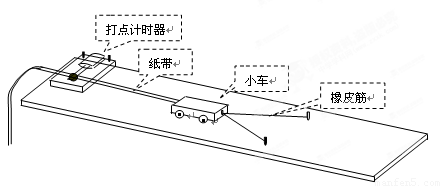

如图所示，是某研究性学习小组做探究“橡皮筋做的功和物体速度变化的关系”的实验，图中是小车在一条橡皮筋作用下弹出，沿木板滑行的情形，这时，橡皮筋对小车做的功记为W．当我们用2条、3条…完全相同的橡皮筋并在一起进行第2次、第3次…实验时，每次橡皮筋都拉伸到同一位置释放．小车每次实验中获得的速度由打点计时器所打的纸带测出．
（1）除了图中的已给出的实验器材外，还需要的器材
（2）实验时为了使小车只在橡皮筋作用下运动，应采取的措施是
（3）每次实验得到的纸带上的点并不都是均匀的，为了测量小车获得的速度，应选用纸带的
查看习题详情和答案>>
（1）除了图中的已给出的实验器材外，还需要的器材
刻度尺
刻度尺
；（2）实验时为了使小车只在橡皮筋作用下运动，应采取的措施是
把木板的末端垫起适当高度以平衡摩擦力
把木板的末端垫起适当高度以平衡摩擦力
；（3）每次实验得到的纸带上的点并不都是均匀的，为了测量小车获得的速度，应选用纸带的
点距均匀
点距均匀
部分进行测量．（1）测量木块长度的游标卡尺读数如图1所示，读得d=
（2）请完成以下两小题．某同学在家中尝试验证平行四边形定则，他找到三条相同的橡皮筋（遵循胡克定律）和若干小重物，以及刻度尺、三角板、铅笔、细绳、白纸、钉子，设计了如图2实验：将两条橡皮筋的一端分别挂在墙上的两个钉子A、B上，另一端与第三条橡皮筋连接，结点为O，将第三条橡皮筋的另一端通过细绳挂一重物．①为完成实验，下述操作中必需的是
a．测量细绳的长度． b．测量橡皮筋的原长
c．测量悬挂重物后橡皮筋的长度
d．记录悬挂重物后结点O的位置
②钉子位置固定，欲利用现有器材，改变条件再次实验证，可采用的方法是：
（3）某同学做了一次较为精确的测定匀加速直线运动的加速度的实验，实验所得到的纸带如图3所示，设0点是计数的起始点，两计数点之间的时间间隔为0.1s，则第一个计数点与0点的距离s1应为
查看习题详情和答案>>
3.62mm
3.62mm
cm．（2）请完成以下两小题．某同学在家中尝试验证平行四边形定则，他找到三条相同的橡皮筋（遵循胡克定律）和若干小重物，以及刻度尺、三角板、铅笔、细绳、白纸、钉子，设计了如图2实验：将两条橡皮筋的一端分别挂在墙上的两个钉子A、B上，另一端与第三条橡皮筋连接，结点为O，将第三条橡皮筋的另一端通过细绳挂一重物．①为完成实验，下述操作中必需的是
bcd
bcd
a．测量细绳的长度． b．测量橡皮筋的原长
c．测量悬挂重物后橡皮筋的长度
d．记录悬挂重物后结点O的位置
②钉子位置固定，欲利用现有器材，改变条件再次实验证，可采用的方法是：
更换不同的重物
更换不同的重物
． （3）某同学做了一次较为精确的测定匀加速直线运动的加速度的实验，实验所得到的纸带如图3所示，设0点是计数的起始点，两计数点之间的时间间隔为0.1s，则第一个计数点与0点的距离s1应为
4
4
cm，物体的加速度1m/s2．
1m/s2．
如图所示，是某研究性学习小组做探究“橡皮筋做的功和物体速度变化的关系”的实验，图中是小车在一条橡皮筋作用下弹出，沿木板滑行的情形，这时，橡皮筋对小车做的功记为W. 当我们用2条、3条……完全相同的橡皮筋并在一起进行第2次、第3次……实验时，每次橡皮筋都拉伸到同一位置释放. 小车每次实验中获得的速度由打点计时器所打的纸带测出.
1.除了图中的已给出的实验器材外，还需要的器材有 ；
2.实验时为了使小车只在橡皮筋作用下运动，应采取的措施是 ；
3.每次实验得到的纸带上的点并不都是均匀的，为了测量小车获得的速度，应选用纸带的 部分进行测量；
