一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线，实验电路图1所示．电源E1：电动势为8.0V，内阻不计；
电源E2：电动势为12.0V，内阻不计；
电压表V：量程为0-10V，内阻约为10kΩ
电流表A1：量程为0-3A，内阻约为0.1Ω；
电流表A2：量程为0-300mA，内阻约为1Ω；
滑动变阻器R：最大阻值10Ω，额定电流1.0A；
开关S，导线若干．
①依照实验电路图将图2中的实物图连接成实验电路．
②实验中电源应该选用
| E | 1 |
| E | 1 |
| A | 2 |
| A | 2 |
③实验测出的数据如下表所示，
| U/V | 0 | 0.5 | 0.8 | 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 6.3 |
| I/A | 0 | 0.05 | 0.08 | 0.10 | 0.12 | 0.14 |
0.16 | 0.18 | 0.20 | 0.23 | 0.25 | 0.27 | 0.27 |
④如果本题实验中有电动势是6V，内阻是20Ω的电池．问：将本题中的小灯泡接在该电池两端，小灯泡的实际功率是
电源E1：电动势为8.0V，内阻不计；
电压表V：量程为0-10V，内阻约为10kΩ
电流表A1：量程为0-3A，内阻约为0.1Ω；
电流表A2：量程为0-300mA，内阻约为1Ω；
滑动变阻器R：最大阻值10Ω，额定电流1.0A；
开关S，导线若干．
（1）实验中电流表应该选用
（2）请在如图1内画出实验电路图，
（3）依照实验电路图将如图2中的实物图连接成实验电路
（4）实验测出的数据如表所示，依照这些数据在如图3所示的坐标纸中描绘出该小灯泡的伏安特性曲线．
| U/V | 0 | 0.5 | 0.8 | 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 6.3 |
| I/V | 0 | 0.05 | 0.08 | 0.10 | 0.12 | 0.14 | 0.16 | 0.18 | 0.20 | 0.23 | 0.25 | 0.27 | 0.27 |
（1）为保证实验顺利进行，并且有较高的准确性，滑动变阻器应该选
（2）许婷在实验时，将电流表和电压表的位置交换了，其他连接正确，闭合开关后
A．电流表烧坏 B．电压表示数约6V C．小灯泡烧坏 D．小灯泡不亮
（3）正确连接好电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将电压表和电流表部分读数填在下表中．电压表读数为2.5V时，电流表的示数如图所示，请帮许婷将此读数填在下表中．
| 序号 | 电压表示数U/V | 电流表示数I/A |
| 1 | 1.0 | 0.14 |
| 2 | 1.5 | 0.21 |
| 3 | 2.0 | 0.26 |
| 4 | 2.5 | |
| 5 | 3.0 | 0.36 |
（4）根据补充完整后的上表数据，测得小灯泡在电压为2.0V时的实际功率是
某同学用如图所示电路，测绘标有“3．8 V,0．3A”的小灯泡的灯丝电阻R随电压U变化的图象。
①除了导线和开关外，有以下一些器材可供选择：
电流表：A 1（量程100 mA,内阻约2Ω）
A2 （量程0．6 A,内阻约0．3Ω）
电压表：V1（量程5 V,内阻约5KΩ）
V2（量程15 V,内阻约15KΩ）
电源： E1（电动势为1．5 V，内阻为0．2Ω）
E2（电动势为4 V，内阻约为0．04Ω）
电阻： R1（额定电流2A，0——5Ω）
R2（额定电流0．5A，0——100Ω）
为了调节方便，测量准确，实验中应选用电流表___________，电压表______________，滑动变阻器________________，电源___________________。（填器材的符号）
②根据实验数据，计算并描绘出R-U的图象如图所示。由图象可知，此灯泡在不工作时，灯丝电阻为___________；当所加电压为3．00 V时，灯丝电阻为____________，灯泡实际消耗的电功率为___________W。
③根据R-U图象，可确定小灯泡耗电功率P与外加电压U的关系，符合该关系的示意图是下列图中的__________。
某同学用如图所示电路，测绘标有“3.8 V，0.3 A”的小灯泡的灯丝电阻R随电压U变化的图象．
①除了导线和开关外，有以下一些器材可供选择：
电流表：A1(量程100 mA，内阻约2 Ω)A2(量程0.6 A，内阻约0.3 Ω)
电压表：V1(量程5 V，内阻约5 KΩ)V2(量程15 V，内阻约15 KΩ)
电源：E1(电动势为1.5 V，内阻为0.2 Ω)E2(电动势为4 V，内阻约为0.04 Ω)
电阻：R1(额定电流2 A，0－5 Ω)
R2(额定电流0.5 A，0－100 Ω)
为了调节方便，测量准确，实验中应选用电流表________，电压表________，滑动变阻器________，电源________．(填器材的符号)

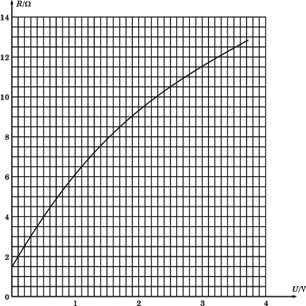

②根据实验数据，计算并描绘出R－U的图象如图所示．由图象可知，此灯泡在不工作时，灯丝电阻为________；当所加电压为3.00 V时，灯丝电阻为________，灯泡实际消耗的电功率为________W．
③根据R－U图象，可确定小灯泡耗电功率P与外加电压U的关系，符合该关系的示意图是下列图中的________．
A．
B．
C．
D．
