摘要：16．游标卡尺的主尺最小分度为 ,现用一个10分度的游标卡尺来测量某工件的直径.如图所示.该工件的直径为 mm.
网址：http://m.1010jiajiao.com/timu3_id_1535855[举报]

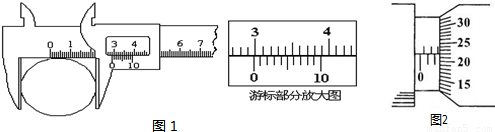

一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图1所示．该工件的直径为
查看习题详情和答案>>
29.8
29.8
mm；图2中螺旋测微器的读数为2.720
2.720
mm
（1）一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图1所示．该工件的直径为
（2）（从下面给定的器材中选出适当的实验器材（有些器材的阻值是大约值，有些器材的阻值是准确值）．设计一个测量阻值Rx约为15kΩ的电阻的电路，要求方法简捷，要尽可能提高测量的精度．
电流表A1，量程1mA，内阻rA1≈50Ω
电流表A2，量程300μA，内阻rA2≈300Ω
电流表A3，量程100μA，内阻rA3≈500Ω
电压表V1，量程10V，内阻r V1=15kΩ
电压表V2，量程3V，内阻r V2=10kΩ
滑动变阻器R，全阻值50Ω，额定电流为1A，电池组电动势3V，内阻很小但不能忽略开关及导线若干
（1）测量电路中电流表应选
（2）在图3所示的框中画出测量Rx的电路图．
（3）在所测量数据中选一组数据计算Rx，计算表达式
-RA2
-RA2，式中各量的含义为
查看习题详情和答案>>
29.8
29.8
mm；图2中螺旋测微器的读数为2.722
2.722
mm（2）（从下面给定的器材中选出适当的实验器材（有些器材的阻值是大约值，有些器材的阻值是准确值）．设计一个测量阻值Rx约为15kΩ的电阻的电路，要求方法简捷，要尽可能提高测量的精度．
电流表A1，量程1mA，内阻rA1≈50Ω
电流表A2，量程300μA，内阻rA2≈300Ω
电流表A3，量程100μA，内阻rA3≈500Ω
电压表V1，量程10V，内阻r V1=15kΩ
电压表V2，量程3V，内阻r V2=10kΩ
滑动变阻器R，全阻值50Ω，额定电流为1A，电池组电动势3V，内阻很小但不能忽略开关及导线若干
（1）测量电路中电流表应选
A2
A2
，电压表应选V2
V2
（填代号）．（2）在图3所示的框中画出测量Rx的电路图．
（3）在所测量数据中选一组数据计算Rx，计算表达式
| U |
| I |
| U |
| I |
U表示电压表V2的示数，I表示电流A2的示数，RA2表示电流表A2的内阻
U表示电压表V2的示数，I表示电流A2的示数，RA2表示电流表A2的内阻
．
