摘要：如图11所示.电压表示数为6V.要使电流表示数为1A.现有R1=5Ω.R2=10Ω.R3=15Ω.R4=20Ω四个电阻可供选用.试选出合适的电阻并在虚线框中完成电路图.
网址：http://m.1010jiajiao.com/timu3_id_1496650[举报]
小明手头有一个额定电压是6V、正常工作电流约为O.5A的小灯泡，他想研究：通过小灯泡的电流和小灯泡两端电压的关系．实验室给他提供的器材如下：电流表（O～0.6A～3A）、电压表（O～3V～15V）、开关和一些导线，三个规格分别为“1OΩ 2A”、“20Ω 2A”、“20OΩ 1.5A”的滑动变阻器，电压为9V的电源．（1）小明设计了如图甲所示的电路，请你用笔画线代替导线，在图乙中把电路连接完整，要求滑片向右移时，小灯泡变暗．
（2）实验过程中，小明边调节滑动变阻器，边观察电压表和电流表的示数，实验记录的数据如下表所示，分析实验数据发现，通过小灯泡的电流与灯两端的电压不成正比，这是因为
灯丝电阻随温度的升高而增大
灯丝电阻随温度的升高而增大
；（3）根据这个电路，还可以测定小灯泡的电功率，该灯泡的额定功率为
3.12
3.12
W，通过分析你认为小明选用了规格为200Ω（1.5A）
200Ω（1.5A）
的滑动变阻器．| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
| 电压表示数/V | 1 | 2 | 3 | 4 | 5 | 6 |
| 电流表示数/A | 0.19 | 0.28 | 0.36 | 0.42 | 0.47 | 0.52 |
| 电阻/Ω | 5.26 | 7.14 | 8.33 | 9.52 | 10.64 | 11.54 |
增多
增多
．（2012?昭通）在测量额定电压为2.5V的小灯泡（电阻约为10Ω）功率的实验中，老师提供了以下器材：电流表、电压表、开关、电压为6V的电源和滑动变阻器各一个，导线若干．
（1）何刚同学设计了如图1所示的电路图．在连接电路过程中，开关要
（2）当电路正确连接后，调节滑动变阻器，发现电流表无示数，电压表有较大示数，分析其原因可能是
（3）纠正电路中的错误后，移动滑动变阻器，使小灯泡发光，此时电流表、电压表的示数如图2甲、乙所示，电路中的电流是
（4）李亮同学重新移动滑动变阻器多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随两端电压变化的图象，如图3所示，则小灯泡的额定功率是
查看习题详情和答案>>
（1）何刚同学设计了如图1所示的电路图．在连接电路过程中，开关要
断开
断开
，滑动变阻器的阻值调到最大处
最大处
，理由是保护电路
保护电路
．（2）当电路正确连接后，调节滑动变阻器，发现电流表无示数，电压表有较大示数，分析其原因可能是
灯泡的灯丝断了（或连接灯泡的导线断了）
灯泡的灯丝断了（或连接灯泡的导线断了）
．（3）纠正电路中的错误后，移动滑动变阻器，使小灯泡发光，此时电流表、电压表的示数如图2甲、乙所示，电路中的电流是
0.16
0.16
A，小灯泡两端的电压是1.1
1.1
V，要测量小灯泡的额定功率，根据电路图，应将滑动变阻器的滑片向左
左
调节（选填“左”或“右”）．（4）李亮同学重新移动滑动变阻器多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随两端电压变化的图象，如图3所示，则小灯泡的额定功率是
0.625
0.625
W．在该图象中发现电流不与电压成正比，这是因为小灯泡的电阻随温度的升高而增大
小灯泡的电阻随温度的升高而增大
．小明利用实验探究电阻上的电流跟两端电压的关系．?

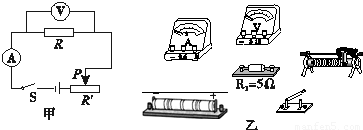

（1）请你用笔画线代替导线，按图甲所示的电路图，帮小明将图乙中的器材连接起来．要求：变阻器滑片向右移动时，电流表的示数变小，导线不能交叉．?
（2）小明连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是________．??
（3）小明排除故障后继续实验，通过调节滑动变阻器，改变定值电阻R1两端的电压，测得电流、电压的值如表一．分析表一中的数据可以得出结论：________．
表一
| 定值电阻 | 实验次序 | 电压U1/V | 电流I1/A |
| R1=5Ω | 1 | 1.5 | 0.3 |
| 2 | 3.0 | 0.6 | |
| 3 | 4.5 | 0.9 |
分析过程：________．?
结论：________．
表二
| 定值电阻 | 实验次序 | 电压U2/V | 电流I2/A |
| R2=10Ω | 4 | 3.0 | 0.3 |
| 5 | 4.5 | 0.45 | |
| 6 | 6.0 | 0.6 |
小明利用实验探究电阻上的电流跟两端电压的关系．?
（1）请你用笔画线代替导线，按图甲所示的电路图，帮小明将图乙中的器材连接起来．要求：变阻器滑片向右移动时，电流表的示数变小，导线不能交叉．?
（2）小明连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是______．??
（3）小明排除故障后继续实验，通过调节滑动变阻器，改变定值电阻R1两端的电压，测得电流、电压的值如表一．分析表一中的数据可以得出结论：______．
表一
（4）为了检验结论是否具有普遍性，小明又换用10Ω的电阻R2继续实验，测得数据如表二，小明分析表二的数据发现上面的结论仍成立．观察对比两表格中的数据，你还能发现电流与电阻的关系吗？请你写出分析过程和结论．?
分析过程：______．?
结论：______．
表二
查看习题详情和答案>>
（1）请你用笔画线代替导线，按图甲所示的电路图，帮小明将图乙中的器材连接起来．要求：变阻器滑片向右移动时，电流表的示数变小，导线不能交叉．?
（2）小明连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是______．??
（3）小明排除故障后继续实验，通过调节滑动变阻器，改变定值电阻R1两端的电压，测得电流、电压的值如表一．分析表一中的数据可以得出结论：______．
表一
| 定值电阻 | 实验次序 | 电压U1/V | 电流I1/A |
| R1=5Ω | 1 | 1.5 | 0.3 |
| 2 | 3.0 | 0.6 | |
| 3 | 4.5 | 0.9 |
分析过程：______．?
结论：______．
表二
| 定值电阻 | 实验次序 | 电压U2/V | 电流I2/A |
| R2=10Ω | 4 | 3.0 | 0.3 |
| 5 | 4.5 | 0.45 | |
| 6 | 6.0 | 0.6 |
查看习题详情和答案>>
小明利用实验探究电阻上的电流跟两端电压的关系．?
（1）请你用笔画线代替导线，按图甲所示的电路图，帮小明将图乙中的器材连接起来．要求：变阻器滑片向右移动时，电流表的示数变小，导线不能交叉．?
（2）小明连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是______．??
（3）小明排除故障后继续实验，通过调节滑动变阻器，改变定值电阻R1两端的电压，测得电流、电压的值如表一．分析表一中的数据可以得出结论：______．
表一
（4）为了检验结论是否具有普遍性，小明又换用10Ω的电阻R2继续实验，测得数据如表二，小明分析表二的数据发现上面的结论仍成立．观察对比两表格中的数据，你还能发现电流与电阻的关系吗？请你写出分析过程和结论．?
分析过程：______．?
结论：______．
表二
查看习题详情和答案>>
（1）请你用笔画线代替导线，按图甲所示的电路图，帮小明将图乙中的器材连接起来．要求：变阻器滑片向右移动时，电流表的示数变小，导线不能交叉．?
（2）小明连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是______．??
（3）小明排除故障后继续实验，通过调节滑动变阻器，改变定值电阻R1两端的电压，测得电流、电压的值如表一．分析表一中的数据可以得出结论：______．
表一
| 定值电阻 | 实验次序 | 电压U1/V | 电流I1/A |
| R1=5Ω | 1 | 1.5 | 0.3 |
| 2 | 3.0 | 0.6 | |
| 3 | 4.5 | 0.9 |
分析过程：______．?
结论：______．
表二
| 定值电阻 | 实验次序 | 电压U2/V | 电流I2/A |
| R2=10Ω | 4 | 3.0 | 0.3 |
| 5 | 4.5 | 0.45 | |
| 6 | 6.0 | 0.6 |
