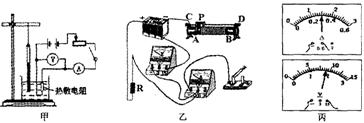

某实验小组探究一种热敏电阻的阻值随温度变化的规律。设计的实验装置如图甲，实验的主要步骤：

①在烧杯中加人适量冷水，正确连接电路，闭合开关，测量电阻R两端的电压和通过的电流，断开开关。将根据电流表、电压表示数计算的电阻值和温度计的示数填入表中；

②在烧杯中添加少量热水，闭合开关，测量电阻R两端的电压和通过的电流．断开开关。将根据电流表、电压表示数计算的电阻值和温度计示数填入表中；

③重复②的操作若干次，测得多组数据。

(1)请用笔画线代替导线，按图甲中的电路图将图乙连接完整；

(2)实验测得的几组数据如下表：图丙是第5次实验中电流表和电压表的示数，请计算电阻R值，并填入表中。

(3)请在图丁坐标中画出R—t的关系图线。

(4)由图线得到该热敏电阻阻值与温度的关系是________________________。

按图示的电路图做“测量小电灯的功率”的实验，所用器材有：标“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω 1A”的滑动变阻器、电流表（量程为0〜0.6A、0〜3A）、电压表（量程为0〜3V、0〜15V）、开关及导线若干．

（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成     （填选项字母）    A．电流表烧坏    B、电压表烧坏     C．小电灯烧坏     D、小电灯不亮

（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：               ，排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：

（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入上表．

①通过上表数据，可算得小电灯的额定功率为        W，还可得出关于灯丝电阻的结论是：       ；

②当小电灯正常工作时，连入电路的滑动变阻器的阻值为         Ω

③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消粍的总功率为        W．

（4）若电压表的0〜15V量程已损坏，只能使用0〜3V量程，其它器材不变，如何测出小电灯的额定功率？

①在虚线框中画出测量电路图；

②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范应为        Ω～         Ω。
