（1）连接电路时开关应
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为
（5）小勇同学移动滑片P，甚至改变电路的有关连接，记下6组对应的电压表和电流表的示数，并把这6组数据以6个点的形式记录在如图丙所示的坐标中，根据坐标中的信息，可计算出小灯泡的额定功率是
（6）由小勇同学的实验记录，我们可以发现小勇同学在做实验时，出现了
（1）根据图2，电流表的量程及接线柱对不对，答：
（2）图4方框中是小明测量记录的三组电压和电流值，但由于匆忙记录的数据顺序颠倒了，请按照我们做实验时的顺序灯泡越来越亮，把实验数据填到表格中
| 次数 | U/V | I/A |
| 1 | ||
| 2 | ||
| 3 |
（4）闭合开关前，滑动变阻器的滑片P应位于
（5）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为
（6）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是
（7）小明同学按电路图连接电路，当连接最后一根导线时，灯泡立即发出明亮耀眼的光并很快熄灭．检查后发现连线正确，请你找出实验中操作不当之处：①
在测定“小灯泡电功率”的实验中，电源电压约为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．

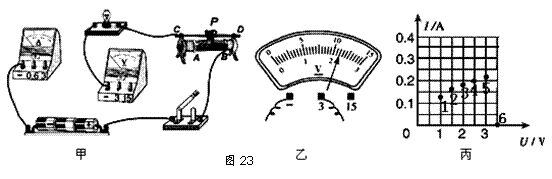

(1)请你用笔画线代替导线，将图23甲中的实物电路连接完整．
(2)闭合开关前，图甲中滑动变阻器的滑片P应位于 （选填“A”或“B”）端．
(3) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为 V，若他想测量小灯泡的额定功率，应将图甲中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V．
(4)小勇同学移动滑片P，甚至改变电路的有关连接，记下6组对应的电压表和电流表的示数，并把这6组数据以6个点的形式记录在如图丙所示的坐标中，根据坐标中的信息，可计算出小灯泡的额定功率是 W．
|
查看习题详情和答案>>
如图所示的电路中电源电压为U=6V，滑动变阻器的最大阻值为50Ω。我们在图中的M、N之间接入不同的待测电阻和小灯泡。进行了下列实验探究。请完成下列填空
（1）利用该电路探究电流与电阻关系时，仅将M、N之间的电阻由10Ω替换成5Ω，闭合开关S，电流表示数将 （选填“增大”或“减小”），要使电压表示数不变，应将滑片向 （选填“a”或“b”）端滑动到一定位置。
（2）若在M、N之间接入额定电压为3.6V的小灯泡L，调节滑片P使灯泡正常发光时，电流表的示数如图乙所示，此时通过灯泡的电流为 A，灯泡的额定功率是 W。保持滑动变阻器滑片现在的位置不动，将灯泡L换成看不清标识的电阻箱，只调节电阻箱，将电压表的示数调为3.6V时，此时电阻箱接入电路的阻值为 Ω。
（3）为探究串联电路总电阻的阻值与各串联电阻的阻值之间的关系，他们将5Ω和10Ω的定值电阻串联后接入M、N之间，滑动滑片P，读得电压表和电流表的示数分别如下：当U1=2.92V时，I1=0.20A，当U2=4.44V，I2=0.30A，分析两组数据可得到两点组串联后总电阻阻值的测量值是 Ω。
（1）利用该电路探究电流与电阻关系时，仅将M、N之间的电阻由10Ω替换成5Ω，闭合开关S，电流表示数将 （选填“增大”或“减小”），要使电压表示数不变，应将滑片向 （选填“a”或“b”）端滑动到一定位置。
（2）若在M、N之间接入额定电压为3.6V的小灯泡L，调节滑片P使灯泡正常发光时，电流表的示数如图乙所示，此时通过灯泡的电流为 A，灯泡的额定功率是 W。保持滑动变阻器滑片现在的位置不动，将灯泡L换成看不清标识的电阻箱，只调节电阻箱，将电压表的示数调为3.6V时，此时电阻箱接入电路的阻值为 Ω。
（3）为探究串联电路总电阻的阻值与各串联电阻的阻值之间的关系，他们将5Ω和10Ω的定值电阻串联后接入M、N之间，滑动滑片P，读得电压表和电流表的示数分别如下：当U1=2.92V时，I1=0.20A，当U2=4.44V，I2=0.30A，分析两组数据可得到两点组串联后总电阻阻值的测量值是 Ω。
