摘要：用伏安法测额定电压为6伏的小灯泡的额定功率(小灯泡正常发光时的电阻约为4欧).现有如下器材:电源一个.滑动变阻器一个.电流表一个.电压表一人.开关一个.导线若干. (1)在下面的虚线框内画出实验电路图, (2)实验时应调节 .使电压表的示数为6伏.此时电流表的示数为 安.则这个小灯泡的额定功率为 瓦.
网址：http://m.1010jiajiao.com/timu3_id_1486175[举报]
用伏安法测额定电压为6.3伏的小灯泡的额定功率
(1)在图1所示的电路图中漏标了电压表和电流表的符号，请你填上．
(2)根据电路图，在图2中用笔画线将实物连线图完成．要求：电压表使用15伏量程，电流表使用0.6安量程，连线不要交叉．
(3)闭合电键后，伏表的示数为4.5伏，滑动变阻器的滑片P应向_____端移动．(填“左”或“右”)
(4)小灯泡正常发光时，安培表示数(图3)是_____安，额定功率是_____瓦．
用伏安法测额定电压为2.5V小灯泡的额定功率．
（1）请根据实验要求完成实物电路图1的连接；在连接电路的过程中，开关应是
（2）开关闭合前，图1中的滑动变阻器的滑片应该移至
（3）某同学连接好实验电路，检查连接无误后，闭合开关，却发现灯泡不发光，电流表有示数，电压表指针几乎不动，可能发生的故障是
A．灯泡灯丝断了 B．灯座接线短路
C．蓄电池没有电了 D．电流表接线柱短路
（4）在发现电路有故障时，第一件要做的事情是
（5）排除故障后，闭合开关，调节滑动变阻器．当小灯泡正常发光时，电流表的示数如图2所示，通过小灯泡的电流是
查看习题详情和答案>>
（1）请根据实验要求完成实物电路图1的连接；在连接电路的过程中，开关应是
断开
断开
的；（2）开关闭合前，图1中的滑动变阻器的滑片应该移至
右
右
端；（填：“左”或“右”）（3）某同学连接好实验电路，检查连接无误后，闭合开关，却发现灯泡不发光，电流表有示数，电压表指针几乎不动，可能发生的故障是
B
B
；A．灯泡灯丝断了 B．灯座接线短路
C．蓄电池没有电了 D．电流表接线柱短路
（4）在发现电路有故障时，第一件要做的事情是
断开开关，检查是否有短路处
断开开关，检查是否有短路处
；（5）排除故障后，闭合开关，调节滑动变阻器．当小灯泡正常发光时，电流表的示数如图2所示，通过小灯泡的电流是
0.24
0.24
A．小灯泡的额定功率是0.6
0.6
W．用伏安法测定额定电压为3伏的小灯泡正常发光时的电阻．
（1）实验的原理是

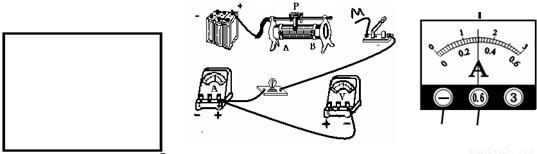

（2）在方框中画出电路图，并连接实物图．
（3）电路连接如图所示．开关S闭合前，滑片P移至变阻器的最右端时，则导线的M端应接在变阻器的
（4）当小灯泡正常发光时，电流表的示数如图所示，通过小灯泡的电流是
（5）当小灯泡正常发光时的电阻是
（6）若计算小灯泡的额定电功率，公式为
查看习题详情和答案>>
（1）实验的原理是
R=
| U |
| I |
R=
．| U |
| I |
（2）在方框中画出电路图，并连接实物图．
（3）电路连接如图所示．开关S闭合前，滑片P移至变阻器的最右端时，则导线的M端应接在变阻器的
A
A
接线柱上．（填“A”或“B”）（4）当小灯泡正常发光时，电流表的示数如图所示，通过小灯泡的电流是
0.3
0.3
安．（5）当小灯泡正常发光时的电阻是
10
10
欧．（6）若计算小灯泡的额定电功率，公式为
P=UI
P=UI
，其额定功率为0.9W
0.9W
．
