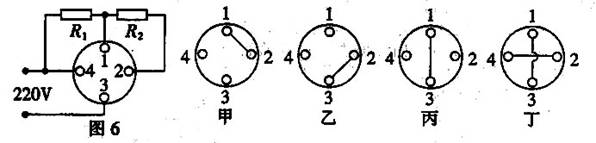

如图6所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝．不同的连接方式其发热功率不同下列说法正确的是
A．甲的发热功率与丙的发热功率相等 B．丁的发热功率是丙的发热功率的2倍
C．丙的发热功率是乙的发热功率的2倍 D．丁的发热功率是乙的发热功率的4倍

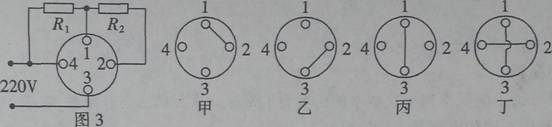

如图3所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝．不同的连接方式其发热功率不同．下列说法正确的是
A．甲的发热功率与丙的发热功率相等
B．丁的发热功率是丙的发热功率的2倍
C．丙的发热功率是乙的发热功率的2倍
D．丁的发热功率是乙的发热功率的4倍
如图1所示是伏安法测小灯泡电阻的实物图．
（1）要使滑动变阻器的滑片P右移时电流表示数变大，请在图1中将滑动变阻器正确接入电路．
（2）在闭合开关后若出现下列几种不正常现象，请用短线连接对应的可能原因．
灯泡不亮，电流表有较大示数，电压表的示数为零 电压表量程选错
电流表有示数，电压表的指针迅速打到超满刻度 变阻器电阻全部连入电路
移动滑片P时，电压表、电流表示数均不随之变化 灯座两接线柱短路
（3）如图2所示，电压表示数为
（4）某同学实验方案与操作过程均正确，两表示数如图3所示，你认为两表的使用中可以改进的是
查看习题详情和答案>>
（1）要使滑动变阻器的滑片P右移时电流表示数变大，请在图1中将滑动变阻器正确接入电路．
（2）在闭合开关后若出现下列几种不正常现象，请用短线连接对应的可能原因．
灯泡不亮，电流表有较大示数，电压表的示数为零 电压表量程选错
电流表有示数，电压表的指针迅速打到超满刻度 变阻器电阻全部连入电路
移动滑片P时，电压表、电流表示数均不随之变化 灯座两接线柱短路
（3）如图2所示，电压表示数为
2.5
2.5
V、电流表的示数为0.5
0.5
A，则小灯泡此时的电阻为5
5
Ω；（4）某同学实验方案与操作过程均正确，两表示数如图3所示，你认为两表的使用中可以改进的是
电流表
电流表
，这样改进的理由是电流表改用小量程，减小测量时的误差
电流表改用小量程，减小测量时的误差
．如图1所示是伏安法测小灯泡电阻的实物图．
（1）要使滑动变阻器的滑片P右移时电流表示数变大，请在图1中将滑动变阻器正确接入电路．
（2）在闭合开关后若出现下列几种不正常现象，请用短线连接对应的可能原因．
（3）如图2所示，电压表示数为 _________ V、电流表的示数为_________A，则小灯泡此时的电阻为_________Ω；
（4）某同学实验方案与操作过程均正确，两表示数如图3所示，你认为两表的使用中可以改进的是 _________ ，这样改进的理由是 _________ ．
（1）要使滑动变阻器的滑片P右移时电流表示数变大，请在图1中将滑动变阻器正确接入电路．
（2）在闭合开关后若出现下列几种不正常现象，请用短线连接对应的可能原因．
（3）如图2所示，电压表示数为 _________ V、电流表的示数为_________A，则小灯泡此时的电阻为_________Ω；
（4）某同学实验方案与操作过程均正确，两表示数如图3所示，你认为两表的使用中可以改进的是 _________ ，这样改进的理由是 _________ ．
如图8所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用滑动变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）按要求连接还没接好的实物图。
（2）在虚线框内画出相应的电路图。
（3）连接电路时开关应处于________状态，滑动变阻器的滑片应处于________（选填“A”或“B”）端。
（4）滑片P向左移动时，电流表示数________（选填“变大”、“变小”或“不变”），灯泡亮度________（选填“变这”、“变暗”或“不变”）。
（5）若电压表的指针反偏，最简单的解决方法是_______________________，若移动滑片P发现两表示数均比较小且不变，其原因可能是___________________。
