摘要：小林同学利用电压表和电流表测量电阻R.的阻值.实验电路如下图甲所示. (1)按照图甲所示的电路图.将图乙中的电流表正确连入电路．. (2)实验中.当滑动变阻器的滑片P滑到某一位置时.电流表和电压表V2的示数如图丙所示.由此可知.电压表V2测出的是电阻 的电压.其电阻值是 Ω.. (3)小林发现另一个同学实验时.电路连接正确.电压表V1的示数为3 V,但是反复移动滑动变阻器的滑片P.电压表V2的示数总是与V1的示数相等.由此可见.发生故障的原因可能是滑动变阻器 或者是R1 .
网址：http://m.1010jiajiao.com/timu3_id_1473389[举报]
小林同学利用电压表和电流表测量电阻R1的阻值，实验电路如下图甲所示．
（1）按照图甲所示的电路图，将图乙中的电流表（用0.6A量程）正确连入电路（用笔画线表示导线）．
（2）实验中，当滑动变阻器的滑片P移到某一位置时，电流表和电压表V1的示数如图丙所示．由此可知，电阻R1= Ω．
（3）小林发现另一个同学实验时，电路连接正确，电压表V的示数为3V，但是反复移动滑动变阻器的滑片P，电压表V1的示数总是与V的示数相等．由此可见，发生故障的原因可能是滑动变阻器 或者R1 （选填“断路”或“短路”）．
（4）请你帮小林设计一记录实验数据表格． 查看习题详情和答案>>
（1）按照图甲所示的电路图，将图乙中的电流表（用0.6A量程）正确连入电路（用笔画线表示导线）．
（2）实验中，当滑动变阻器的滑片P移到某一位置时，电流表和电压表V1的示数如图丙所示．由此可知，电阻R1=
（3）小林发现另一个同学实验时，电路连接正确，电压表V的示数为3V，但是反复移动滑动变阻器的滑片P，电压表V1的示数总是与V的示数相等．由此可见，发生故障的原因可能是滑动变阻器
（4）请你帮小林设计一记录实验数据表格． 查看习题详情和答案>>

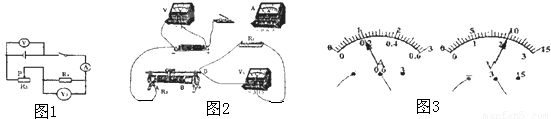

小林同学利用电压表和电流表测量电阻R1的阻值，实验电路如图1所示．
（1）按照图1所示的电路图，将图2中的电流表（用O～O.6A量程）正确连入电路（用笔画线表示导线）．
（2）实验中，当滑动变阻器的滑片P移到某一位置时，电流表和电压表V1的示数如图3所示．由此可知，电阻R1=
（3）小林发现另一个同学实验时，电路连接正确，电压表V的示数为3V，但是反复移动滑动变阻器的滑片P，电压表V1的示数总是与V的示数相等．由此可见，发生故障的原因可能是滑动变阻器
查看习题详情和答案>>
（1）按照图1所示的电路图，将图2中的电流表（用O～O.6A量程）正确连入电路（用笔画线表示导线）．
（2）实验中，当滑动变阻器的滑片P移到某一位置时，电流表和电压表V1的示数如图3所示．由此可知，电阻R1=
10
10
Ω．（3）小林发现另一个同学实验时，电路连接正确，电压表V的示数为3V，但是反复移动滑动变阻器的滑片P，电压表V1的示数总是与V的示数相等．由此可见，发生故障的原因可能是滑动变阻器
短路
短路
或者R1断路
断路
（选填“断路”或“短路”）．
