在测定小灯泡的额定功率的实验中．小灯泡的额定电压为2.5V．小灯泡的电阻大约是10Ω，两个规格分别是“l0Ω，1A"、“50Ω，5A·，的滑动变阻器．电源电压6v。

(1)本次实验中应选择规格为__________的滑动变阻器；图(a)已经连接了部分电路，请用笔画线代替导线将电路连接完整。在连接电路前，开关要_____。正确连接电路后，闭合开关前滑动变阻器的滑片应移至__端(填“A”或“B”)。

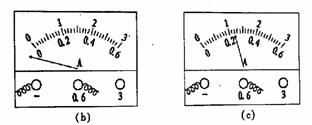

（2）闭合开关后发现电流表指针向左偏转如图 (b)所示．产生故障的原因可能是________________________________

（3）排除故障后，调节滑片的位置，当电压表的示数2．5V时，电流表的示数如图 (c)所示为____A，小灯泡的额定功率是_____W。

（4）在不改变这个电路，还可以完成的实验有：____________________________ (写出一个即可)。

在测定小灯泡的额定功率的实验中．小灯泡的额定电压为2.5V．小灯泡的电阻大约是10Ω，两个规格分别是“l0Ω，1A"、“50Ω，5A·，的滑动变阻器．电源电压6v。

(1)本次实验中应选择规格为__________的滑动变阻器；图(a)已经连接了部分电路，请用笔画线代替导线将电路连接完整。在连接电路前，开关要_____。正确连接电路后，闭合开关前滑动变阻器的滑片应移至__端(填“A”或“B”)。

（2）闭合开关后发现电流表指针向左偏转如图 (b)所示．产生故障的原因可能是________________________________

（3）排除故障后，调节滑片的位置，当电压表的示数2．5V时，电流表的示数如图 (c)所示为____A，小灯泡的额定功率是_____W。

（4）在不改变这个电路，还可以完成的实验有：____________________________(写出一个即可)。

在测定小灯泡的额定功率的实验中．小灯泡的额定电压为2.5V．小灯泡的电阻大约是10Ω，两个规格分别是“l0Ω，1A"、“50Ω，5A·，的滑动变阻器．电源电压6v。

(1)本次实验中应选择规格为__________的滑动变阻器；图17(a)已经连接了部分电路，请用笔画线代替导线将电路连接完整。在连接电路前，开关要_____。正确连接电路后，闭合开关前滑动变阻器的滑片应移至__端(填“A”或“B”)。

   （2）闭合开关后发现电流表指针向左偏转如图 (b)所示．产生故障的原因可能是_________________________________

（3）排除故障后，调节滑片的位置，当电压表的示数2．5V时，电流表的示数如图 (c)所示为____A，小灯泡的额定功率是_____W。

（4）在不改变这个电路，还可以完成的实验有：____________________________ (写出一个即可)。

一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。小明想测定这个小灯泡的额定功率，实验室中有如下器材： 电流表、电压表、开关各一个，三个规格分别为“10Ω lA”、“50Ω O 5A'’和“1kΩ IA"的滑动变阻器，导线若干，电源(电压为12V)。

(1)小明设汁了如图10所示电路图，通过分析认为小明应选用规格为――的滑动变阻器。

(2)图Il已连接了部分电路。请你根据图10所示电路图．用笔画线代替导线，将电路连接完整。

 (3)小明正确选择了滑动变阻器，将图ll的电路补充连接后，闭合开关，发现灯泡发 光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V。具体原因是　　　　　　　　

(4)小明排除故障后，继续实验。当电压表的示数为6V时．电流表的示数(如图12所示)为――A，小灯泡的额定功率是    W。

(5)不改变上面连好的电路，还可以完成的实验有：(写出一个即可)。

一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。小明想测定这个小灯泡的额定功率，实验室中有如下器材：

电流表、电压表、开关各一个，三个规格分别为“10Ω lA”、“50Ω O 5A'’和“1kΩ IA"的滑动变阻器，导线若干，电源(电压为12V)。

(1)小明设汁了如图10所示电路图，通过分析认为小明

应选用规格为——的滑动变阻器。

(2)图Il已连接了部分电路。请你根据图10所示电路图．用笔画线代替导线，将电路连接完整。

(3)小明正确选择了滑动变阻器，将图ll的电路补充连接后，闭合开关，发现灯泡发 光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V。具体原因是　　　　　　　　

(4)小明排除故障后，继续实验。当电压表的示数为6V时．电流表的示数(如图12所示)为——A，小洒泡的额定功率是 　W。

(5)不改变上面连好的电路，还可以完成的实验有：(写出一个即可)。
