摘要：如图3-1所示的电磁继电器.当较小的电流经过接线柱 流入线圈时.电磁铁把衔铁 .使 两个接线柱所连的触点 .较大的电流就可以通过 带动机器工作了. 图3-1
网址：http://m.1010jiajiao.com/timu3_id_1450815[举报]

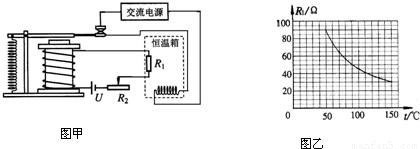

小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示．如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线．
（1）电磁继电器中电磁铁上端是______极（N/S）．
（2）当温度较低时，电磁铁的磁性较______，触点开关______（接通/断开）．
（3）电磁继电器的电源两端电压U=6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合．若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到______℃．当可变电阻器R2的电阻变大时，恒温箱设定的温度将变______（高/低）．
（4）如果要使恒温箱内预设的温度可调节范围是90℃～150℃，可供选择的可变电阻器R2的电阻值有如下的几种，你选择______．
A．0～100Ω B． 0～200Ω C．0～1000Ω D． 0～1500Ω
（5）小明设计的这个控制电路，使用起来有不足之处，请你指出：______．
查看习题详情和答案>>
（1）电磁继电器中电磁铁上端是______极（N/S）．
（2）当温度较低时，电磁铁的磁性较______，触点开关______（接通/断开）．
（3）电磁继电器的电源两端电压U=6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合．若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到______℃．当可变电阻器R2的电阻变大时，恒温箱设定的温度将变______（高/低）．
（4）如果要使恒温箱内预设的温度可调节范围是90℃～150℃，可供选择的可变电阻器R2的电阻值有如下的几种，你选择______．
A．0～100Ω B． 0～200Ω C．0～1000Ω D． 0～1500Ω
（5）小明设计的这个控制电路，使用起来有不足之处，请你指出：______．
查看习题详情和答案>>
小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示．如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线．
（1）电磁继电器中电磁铁上端是______极（N/S）．
（2）当温度较低时，电磁铁的磁性较______，触点开关______（接通/断开）．
（3）电磁继电器的电源两端电压U=6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合．若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到______℃．当可变电阻器R2的电阻变大时，恒温箱设定的温度将变______（高/低）．
（4）如果要使恒温箱内预设的温度可调节范围是90℃～150℃，可供选择的可变电阻器R2的电阻值有如下的几种，你选择______．
A．0～100Ω B． 0～200Ω C．0～1000Ω D． 0～1500Ω
（5）小明设计的这个控制电路，使用起来有不足之处，请你指出：______．
查看习题详情和答案>>
（1）电磁继电器中电磁铁上端是______极（N/S）．
（2）当温度较低时，电磁铁的磁性较______，触点开关______（接通/断开）．
（3）电磁继电器的电源两端电压U=6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合．若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到______℃．当可变电阻器R2的电阻变大时，恒温箱设定的温度将变______（高/低）．
（4）如果要使恒温箱内预设的温度可调节范围是90℃～150℃，可供选择的可变电阻器R2的电阻值有如下的几种，你选择______．
A．0～100Ω B． 0～200Ω C．0～1000Ω D． 0～1500Ω
（5）小明设计的这个控制电路，使用起来有不足之处，请你指出：______．
查看习题详情和答案>>
小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示．如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线．
（1）电磁继电器中电磁铁上端是______极（N/S）．
（2）当温度较低时，电磁铁的磁性较______，触点开关______（接通/断开）．
（3）电磁继电器的电源两端电压U=6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合．若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到______℃．当可变电阻器R2的电阻变大时，恒温箱设定的温度将变______（高/低）．
（4）如果要使恒温箱内预设的温度可调节范围是90℃～150℃，可供选择的可变电阻器R2的电阻值有如下的几种，你选择______．
A．0～100Ω B． 0～200Ω C．0～1000Ω D． 0～1500Ω
（5）小明设计的这个控制电路，使用起来有不足之处，请你指出：______．
查看习题详情和答案>>
（1）电磁继电器中电磁铁上端是______极（N/S）．
（2）当温度较低时，电磁铁的磁性较______，触点开关______（接通/断开）．
（3）电磁继电器的电源两端电压U=6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合．若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到______℃．当可变电阻器R2的电阻变大时，恒温箱设定的温度将变______（高/低）．
（4）如果要使恒温箱内预设的温度可调节范围是90℃～150℃，可供选择的可变电阻器R2的电阻值有如下的几种，你选择______．
A．0～100Ω B． 0～200Ω C．0～1000Ω D． 0～1500Ω
（5）小明设计的这个控制电路，使用起来有不足之处，请你指出：______．
查看习题详情和答案>>
小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示．如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线．
（1）电磁继电器中电磁铁上端是______极（N/S）．
（2）当温度较低时，电磁铁的磁性较______，触点开关______（接通/断开）．
（3）电磁继电器的电源两端电压U=6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合．若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到______℃．当可变电阻器R2的电阻变大时，恒温箱设定的温度将变______（高/低）．
（4）如果要使恒温箱内预设的温度可调节范围是90℃～150℃，可供选择的可变电阻器R2的电阻值有如下的几种，你选择______．
A．0～100Ω B． 0～200Ω C．0～1000Ω D． 0～1500Ω
（5）小明设计的这个控制电路，使用起来有不足之处，请你指出：______．
查看习题详情和答案>>
（1）电磁继电器中电磁铁上端是______极（N/S）．
（2）当温度较低时，电磁铁的磁性较______，触点开关______（接通/断开）．
（3）电磁继电器的电源两端电压U=6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合．若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到______℃．当可变电阻器R2的电阻变大时，恒温箱设定的温度将变______（高/低）．
（4）如果要使恒温箱内预设的温度可调节范围是90℃～150℃，可供选择的可变电阻器R2的电阻值有如下的几种，你选择______．
A．0～100Ω B． 0～200Ω C．0～1000Ω D． 0～1500Ω
（5）小明设计的这个控制电路，使用起来有不足之处，请你指出：______．
查看习题详情和答案>>
| |||||||||||||||||||||||||||||||||
