摘要：27．在测定“小灯泡电阻 的实验中.电源电压为4．5V.小灯泡额定电压为2．5. 电阻约为10 . (1)电流表的量程应选0一 A (2)请你用笔画线代替导线.将图甲中的实物电路连接完整. (3)闭合开关前.图甲中滑动变阻器的滑片P应位于 端. (4)小小同学闭合开关.移动滑片P到某一点时.电压表示数为 V 若他想测量小灯泡正常工作时的电阻.应将图甲中滑片P向 端移动. (5)小向同学移动滑片P.记下多组对应的电压表和电流表的示数.并绘制成图丙所示的 I-U图像.根据图像信息可知.①小灯泡正常工作时的电阻R= .②电流与电压不成正比的原因 . (6)小勇同学在实验中连接好电路.闭合开关.移动变阻器滑片P.发现小灯泡始终不亮.电压表有示数.电流表无示数.原因可能是 .
网址：http://m.1010jiajiao.com/timu3_id_1442831[举报]
在测定“小灯泡电阻”的实验中，电源电压为3V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应 ，闭合开关前，图1中滑动变阻器的滑片P应位于 端．

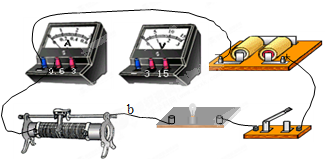

（2）请你用笔画线代替导线，将图中的实物电路连接完整．在图2方框内画出实验的电路图．

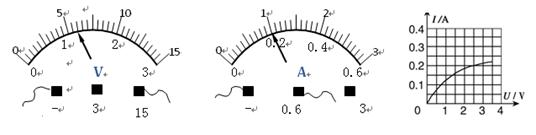

（3）电路连接无误后，闭合开关电压表和电流表的示数如图3所示，则通过灯丝的电流为 A，小灯泡两端的电压为 V，小灯泡的电阻为 Ω．
（4）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图4所示的I-U图象，通过分析图象发现灯丝的电阻是变化的，原因是 ．
查看习题详情和答案>>
（1）连接电路时开关应
（2）请你用笔画线代替导线，将图中的实物电路连接完整．在图2方框内画出实验的电路图．
（3）电路连接无误后，闭合开关电压表和电流表的示数如图3所示，则通过灯丝的电流为
（4）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图4所示的I-U图象，通过分析图象发现灯丝的电阻是变化的，原因是
在测定“小灯泡电阻”的实验中，电源电压为3V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应 ，闭合开关前，图中滑动变阻器的滑片P应位于 端。
(2) 请你用笔画线代替导线，将图中的实物电路连接完整。在方框内画出实验的电路图。
 |
|||
|
|||
(3) 电路连接无误后，闭合开关电压表和电流表的示数如图所示，则通过灯丝的电流为____ A，小灯泡两端的电压为_____V，小灯泡的电阻为_______Ω。
(4)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图所示的I－U图像，通过分析图像发现灯丝的电阻是变化的，原因是 。
查看习题详情和答案>>
在测定“小灯泡电阻”的实验中，电源电压为3V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应 ，闭合开关前，图中滑动变阻器的滑片P应位于 端。
(2) 请你用笔画线代替导线，将图中的实物电路连接完整。在方框内画出实验的电路图。
(3) 电路连接无误后，闭合开关电压表和电流表的示数如图所示，则通过灯丝的电流为____ A，小灯泡两端的电压为_____V，小灯泡的电阻为_______Ω。
(4)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图所示的I－U图像，通过分析图像发现灯丝的电阻是变化的，原因是 。
(1)连接电路时开关应 ，闭合开关前，图中滑动变阻器的滑片P应位于 端。
(2) 请你用笔画线代替导线，将图中的实物电路连接完整。在方框内画出实验的电路图。
 | |||
| |||
(3) 电路连接无误后，闭合开关电压表和电流表的示数如图所示，则通过灯丝的电流为____ A，小灯泡两端的电压为_____V，小灯泡的电阻为_______Ω。
(4)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图所示的I－U图像，通过分析图像发现灯丝的电阻是变化的，原因是 。
在测定“小灯泡电阻”的实验中，电源电压为3V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应 ，闭合开关前，图中滑动变阻器的滑片P应位于 端。
(2) 请你用笔画线代替导线，将图中的实物电路连接完整。在方框内画出实验的电路图。
 | |||
| |||
(3) 电路连接无误后，闭合开关电压表和电流表的示数如图所示，则通过灯丝的电流为____ A，小灯泡两端的电压为_____V，小灯泡的电阻为_______Ω。
(4)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图所示的I－U图像，通过分析图像发现灯丝的电阻是变化的，原因是 。
查看习题详情和答案>>
在测定“小灯泡电阻”的实验中，电源电压
为3V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应 ，闭合开关前，图中滑动变阻器的滑片P
应位于 端。
(2) 请你用笔画线代替导线，将图中的实物电路连接完整。在方框内画出实验的电路图。
(3)电路连接无误后，闭合开关电压表和电流表的示数如图所示，则通过灯丝的电流为____ A，小灯泡两端的电压为_____V，小灯泡的电阻为_______Ω。
(4)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图所示的I－U图像，通过分析图像发现灯丝的电阻是变化的，原因是 。 查看习题详情和答案>>
为3V，小灯泡额定电压为2.5V、电阻约为10Ω。(1)连接电路时开关应 ，闭合开关前，图中滑动变阻器的滑片P
应位于 端。(2) 请你用笔画线代替导线，将图中的实物电路连接完整。在方框内画出实验的电路图。
 | |||
| |||
(3)电路连接无误后，闭合开关电压表和电流表的示数如图所示，则通过灯丝的电流为____ A，小灯泡两端的电压为_____V，小灯泡的电阻为_______Ω。
(4)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图所示的I－U图像，通过分析图像发现灯丝的电阻是变化的，原因是 。 查看习题详情和答案>>
