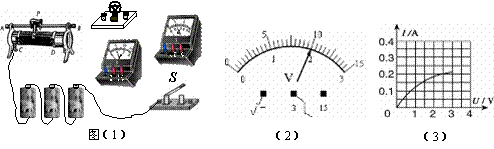

在测定“小灯泡电功率”的实验中，小明所在的实验小组用 的电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。他们所设计的实验电路如图所示。

(1)在连接电路时，开关应处于　　　状态，电流表的量程应选0~　　 A。

(2)请你用笔画线代替导线，按照电路图将实物电路补充完整。（导线不能交叉）

(3)闭合开关前，图（1）中滑动变阻器的滑片P应位于　 （选填“A”或“B”）端。

(4) 小刚同学闭合开关，移动滑片P到某一点时，电压表示数如图（2）所示为　　　 V，若他想测量小灯泡的额定功率，应将图（1）中滑片P向　 　 （选填“A”或“B”）端移动，使电压表的示数为2.5V。

(5)小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图（3）所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是　　　 W。

2010年上海世博会上，节能LED灯占所有景观照明灯的60%以上．LED灯即半导体发光二极管，它可以直接把电能转化为光能．小明同学用10个LED灯（每个LED灯的额定电压2.5V）焊接在一块电路板上，制作了一个简易LED灯手电筒，此手电筒用两节干电池做电源．他想测算出这10个LED灯正常发光时的功率．

（1）在电路板上，这10个LED灯是　 ▲　 联（选填“串”或“并”）；

（2）为完成测量10个LED灯正常发光时的功率，请你笔画线代替导线帮他完成电路的连接；（2分）

（3）在闭合开关前，图中滑动变阻器的滑片应位于　 ▲　 端（选填“左”或“右”） ．调节滑动变阻器使LED灯两端的电压为2.5V，此时电流表示数如右图所示，该电流大小是　 ▲　 A，电路板上AB间的总电阻是　 ▲ Ω，10个LED灯正常发光时的功率是　 ▲　 W；

（4）该手电筒正常工作时的总功率　 ▲　 （选填“大于”、“等于”或“小于”） 10个LED灯正常发光时消耗的功率．

在“测量小灯泡的功率”的实验中，小明同学选用的电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．

（1）请你用笔画线代替导线，将图16甲中的实物电路连接完整．

（2）闭合开关前，图16甲中滑动变阻器的滑片P应位于 　（选填“A”或“B”）端．

（3）闭合开关，移动滑片P到某一点时，电压表示数（如图16乙所示）为　 　　V；若想测量小灯泡的额定功率，应将图甲中滑片P向　 （选填“A”或“B”）端移动，使电压表的示数为　 V．某同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图16丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是　　 W．

（4）小明的同学小英在借助上述实验器材完成实验时，不小心将电流表损坏，由于没有多余的电流表更换，老师取走电流表，并拿来一个电阻箱代替滑动变阻器接在原电路中；当小灯泡在额定电压下工作时，电阻箱接入电路的阻值为R₀，则可推导出小灯泡额定功率的表达式为　　 　　 ．（电源电压恒定不变）
