摘要：如图所示.均匀杠杆左端关一重物.要使杠杆平衡.分别作用在杠杆右端的三个力的大小关系为 ( ) A.F1>F2>F3 B. F1<F2<F3 C. F2>F1>F3 D.F1=F2=F3
网址：http://m.1010jiajiao.com/timu3_id_1409824[举报]

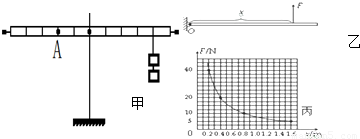

小明用如图所示的实验装置探究杠杆的平衡条件：
（1）实验前没有挂钩码时，发现杠杆左端下倾，应将杠杆右端螺母向
（2）如果实验中所用钩码的质量都相等，如图所示，应在甲图中杠杆的A点处应该挂
（3）在实验中，若每个钩码重1N，保持右侧钩码的只数和位置不变，在A处施加一个竖直方向的力，也使杠杆在水平位置平衡，则这个力的方向应
（4）实验中改变支点两侧的钩码位置和个数，用同样的方法一般要做三次，得到三组数据并进行分析．这样做的目的是
（5）如图乙所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一个“拉力──距离传感器”竖直作用在杆上，并能使杆始终保持水平平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图丙中图象所示．可知该金属杆重
查看习题详情和答案>>
（1）实验前没有挂钩码时，发现杠杆左端下倾，应将杠杆右端螺母向
右
右
（左或右）边旋一些，使杠杆在水平位置平衡．（2）如果实验中所用钩码的质量都相等，如图所示，应在甲图中杠杆的A点处应该挂
4
4
个钩码，才能使杠杆在水平位置平衡；平衡后若再给两边分别加挂上同样的重物，则杠杆将右端下沉
右端下沉
（选填“仍平衡”、“左端下沉”或“右端下沉”）．（3）在实验中，若每个钩码重1N，保持右侧钩码的只数和位置不变，在A处施加一个竖直方向的力，也使杠杆在水平位置平衡，则这个力的方向应
竖直向下
竖直向下
，大小为4
4
N．（4）实验中改变支点两侧的钩码位置和个数，用同样的方法一般要做三次，得到三组数据并进行分析．这样做的目的是
减小实验误差，使结论具有普遍性
减小实验误差，使结论具有普遍性
．（5）如图乙所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一个“拉力──距离传感器”竖直作用在杆上，并能使杆始终保持水平平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图丙中图象所示．可知该金属杆重
5
5
N．小明用如图所示的实验装置探究杠杆的平衡条件：
（1）实验前没有挂钩码时，发现杠杆左端下倾，应将杠杆右端螺母向______（左或右）边旋一些，使杠杆在水平位置平衡．
（2）如果实验中所用钩码的质量都相等，如图所示，应在甲图中杠杆的A点处应该挂______个钩码，才能使杠杆在水平位置平衡；平衡后若再给两边分别加挂上同样的重物，则杠杆将______（选填“仍平衡”、“左端下沉”或“右端下沉”）．
（3）在实验中，若每个钩码重1N，保持右侧钩码的只数和位置不变，在A处施加一个竖直方向的力，也使杠杆在水平位置平衡，则这个力的方向应______，大小为______N．
（4）实验中改变支点两侧的钩码位置和个数，用同样的方法一般要做三次，得到三组数据并进行分析．这样做的目的是______．
（5）如图乙所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一个“拉力──距离传感器”竖直作用在杆上，并能使杆始终保持水平平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图丙中图象所示．可知该金属杆重______N．
查看习题详情和答案>>
小明用如图所示的实验装置探究杠杆的平衡条件：
（1）实验前没有挂钩码时，发现杠杆左端下倾，应将杠杆右端螺母向______（左或右）边旋一些，使杠杆在水平位置平衡．
（2）如果实验中所用钩码的质量都相等，如图所示，应在甲图中杠杆的A点处应该挂______个钩码，才能使杠杆在水平位置平衡；平衡后若再给两边分别加挂上同样的重物，则杠杆将______（选填“仍平衡”、“左端下沉”或“右端下沉”）．
（3）在实验中，若每个钩码重1N，保持右侧钩码的只数和位置不变，在A处施加一个竖直方向的力，也使杠杆在水平位置平衡，则这个力的方向应______，大小为______N．
（4）实验中改变支点两侧的钩码位置和个数，用同样的方法一般要做三次，得到三组数据并进行分析．这样做的目的是______．
（5）如图乙所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一个“拉力──距离传感器”竖直作用在杆上，并能使杆始终保持水平平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图丙中图象所示．可知该金属杆重______N．
查看习题详情和答案>>
（1）实验前没有挂钩码时，发现杠杆左端下倾，应将杠杆右端螺母向______（左或右）边旋一些，使杠杆在水平位置平衡．
（2）如果实验中所用钩码的质量都相等，如图所示，应在甲图中杠杆的A点处应该挂______个钩码，才能使杠杆在水平位置平衡；平衡后若再给两边分别加挂上同样的重物，则杠杆将______（选填“仍平衡”、“左端下沉”或“右端下沉”）．
（3）在实验中，若每个钩码重1N，保持右侧钩码的只数和位置不变，在A处施加一个竖直方向的力，也使杠杆在水平位置平衡，则这个力的方向应______，大小为______N．
（4）实验中改变支点两侧的钩码位置和个数，用同样的方法一般要做三次，得到三组数据并进行分析．这样做的目的是______．
（5）如图乙所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一个“拉力──距离传感器”竖直作用在杆上，并能使杆始终保持水平平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图丙中图象所示．可知该金属杆重______N．
查看习题详情和答案>>
如图（1）所示，某小组研究“杠杆的平衡条件”，器材：有刻度的杠杆、若干个相同的钩码、弹簧测力计等，O为杠杆的支点．
⑴实验前，应先调节杠杆在 位置平衡．这样做的目的是 ，调节时，发现杠杆左端偏低，则将左端螺母向 调节。
⑵某实验小组记录两组数据如下：
根据分析，这组数据中，实验序号为 （选填：“1”或“2”）的一组肯定有错误．检查发现是测量动力臂时读错了，动力臂的实际值比记录值 （选填：大或小）．
⑶如图（2）所示，弹簧测力计在C处由竖直向上逐渐向右倾斜拉动杠杆，仍使杠杆在水平位置保持平衡，则弹簧测力计的示数将 （选填：变大、变小或保持不变），其原因是_______．
⑷某次实验中，若采取如图（3）所示的方式悬挂钩码，杠杆也能在水平位置保持平衡（杠杆上每格等距），但老师却往往提醒大家不要采用这种方式，这主要是以下哪种原因
A．一个人无法独立操作 B．需要使用太多的钩码
C．力臂与杠杆不重合 D．力和力臂数目过多
⑸如图（4）所示，实验小组选用长1.6m、粗细均匀的一只金属杆，绕O点在竖直平面内自由转动，同时将一个“拉力- -位移传感器”竖直作用在杆上，并使杠杆在水平位置始终保持平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图（5）所示．由图可知金属杆重 N．
（6）物理课本中有这样一句话“托盘天平是支点在中间的等臂杠杆，天平平衡时砝码的质量等于被测物体的质量”。实际上使用天平经常同时用到砝码和游码，此时被测物体的质量应 砝码的质量（填“大于”“小于”或“等于”）。
（7）如图（6）所示的案秤是个不等臂杠杆，请你根据杠杆的平衡条件，说明用几个不重的砝码就能平衡盘中重得多的货物的道理 。
⑴实验前，应先调节杠杆在 位置平衡．这样做的目的是 ，调节时，发现杠杆左端偏低，则将左端螺母向 调节。
⑵某实验小组记录两组数据如下：
| 实验序号 | 动力F1/N | 动力臂L1/cm | 阻力F2/N | 阻力臂L2/cm |
| 1 | 2 | 20 | 1 | 10 |
| 2 | 1 | 8 | 2 | 4 |
⑶如图（2）所示，弹簧测力计在C处由竖直向上逐渐向右倾斜拉动杠杆，仍使杠杆在水平位置保持平衡，则弹簧测力计的示数将 （选填：变大、变小或保持不变），其原因是_______．
⑷某次实验中，若采取如图（3）所示的方式悬挂钩码，杠杆也能在水平位置保持平衡（杠杆上每格等距），但老师却往往提醒大家不要采用这种方式，这主要是以下哪种原因
A．一个人无法独立操作 B．需要使用太多的钩码
C．力臂与杠杆不重合 D．力和力臂数目过多
⑸如图（4）所示，实验小组选用长1.6m、粗细均匀的一只金属杆，绕O点在竖直平面内自由转动，同时将一个“拉力- -位移传感器”竖直作用在杆上，并使杠杆在水平位置始终保持平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图（5）所示．由图可知金属杆重 N．
（6）物理课本中有这样一句话“托盘天平是支点在中间的等臂杠杆，天平平衡时砝码的质量等于被测物体的质量”。实际上使用天平经常同时用到砝码和游码，此时被测物体的质量应 砝码的质量（填“大于”“小于”或“等于”）。
（7）如图（6）所示的案秤是个不等臂杠杆，请你根据杠杆的平衡条件，说明用几个不重的砝码就能平衡盘中重得多的货物的道理 。
