题目内容

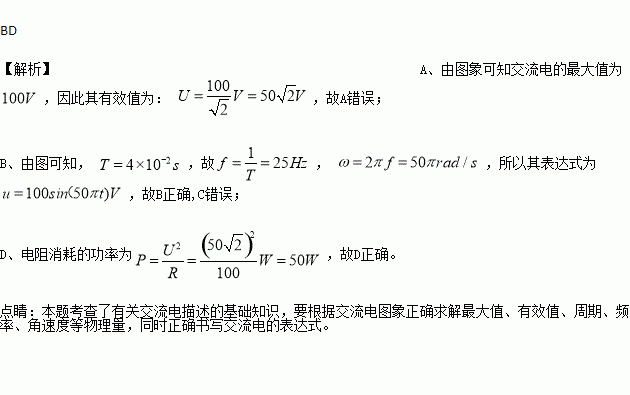

一正弦交流电的电压随时间变化的规律如图所示，由图可知

A. 该交流电的电压的有效值为100 V

B. 该交流电的频率为25 Hz

C. 该交流电压瞬时值的表达式为u＝100sin 25t

D. 若将该交流电压加在阻值为100 Ω的电阻两端，该电阻消耗的功率为50 W

练习册系列答案
相关题目

材料的电阻随压力的变化而变化的现象称为“压阻效应”，利用这种效应可以测量压力大小.若图甲为某压敏电阻在室温下的电阻压力特性曲线，其中RF、R0分别表示有、无压力时压敏电阻的阻值.为了测量压力F，需先测量压敏电阻处于压力中的电阻值RF.

请按要求完成下列实验.

(1)设计一个可以测量处于压力中的该压敏电阻阻值的电路，在图乙的虚线框内画出实验电路原理图(压敏电阻及所给压力已给出，待测压力大小约为0.4×102～0.8×102 N，不考虑压力对电路其它部分的影响)_________，要求误差较小，提供的器材如下：

A.压敏电阻，无压力时阻值R0＝6 000 Ω

B.滑动变阻器R，全电阻约200 Ω

C.电流表A，量程2.5 mA，内阻约30 Ω

D.电压表V，量程3 V，内阻约3 kΩ

E.直流电源E，电动势3 V，内阻很小.

F.开关S，导线若干

(2)正确接线后，将压敏电阻置于待测压力下，通过压敏电阻的电流是1.33 mA，电压表的示数如图丙所示，则电压表的读数为______V.

(3)此时压敏电阻的阻值为_______Ω；结合图甲可知待测压力的大小F＝_______N.(计算结果均保留两位有效数字)

某种液体，温度升高时，体积变大，则其分子间

A. 引力、斥力都增大 B. 引力、斥力都减小

C. 引力增大、斥力减 D. 引力减小、斥力增大

如图所示的电路中，电源电动势为6.0V，当把开关S闭合后，调节变阻器R，灯泡始终不亮且电流表示数为零。已知各器件均完好，因此需要判断是哪段导线发生了断路故障。现用电压表测得各部分的电压为：Uab=0，Ucd=0，Uef=0，Ugh=6.0V，Uij=0。由此可见，电路中发生断路故障的导线是__段。（填写导线两端的字母）

如图所示，水平放置的平行金属导轨，相距l＝0.50 m，左端接一电阻R＝0.20 Ω，磁感应强度B＝0.40 T的匀强磁场方向垂直于导轨平面，导体棒ab垂直放在导轨上，并能无摩擦地沿导轨滑动，导轨和导体棒的电阻均可忽略不计，当ab以v＝4.0 m/s的速度水平向右匀速滑动时，求：

(1)ab棒中感应电动势的大小；

(2)回路中感应电流的大小；

(3)维持ab棒做匀速运动的水平外力F的大小．

先后用不同的交流电源给同一盏灯泡供电．第一次灯泡两端的电压随时间按正弦规律变化(如图甲所示)；第二次灯泡两端的电压变化规律如图乙所示．若甲、乙图中的U0、T所表示的电压、周期值是相同的，则以下说法正确的是

A. 第一次，灯泡两端的电压有效值是

B. 第二次，灯泡两端的电压有效值是

C. 第一、第二次，灯泡的电功率之比是2∶9

D. 第一、第二次，灯泡的电功率之比是1∶5

下列关于电磁感应现象的认识，正确的是

A. 它最先是由奥斯特通过实验发现的

B. 它说明了电能生磁

C. 它是指变化的磁场产生电流的现象

D. 它揭示了电流受到安培力的原因

如图所示，匀强磁场方向水平，且垂直于纸面向里，磁场的上下两边界b和d水平。有一矩形金属线圈在竖直面内，线圈上下边的距离很短，下边水平。线圈从水平面a开始下落。已知磁场上下边界之间的距离大于水平面a、b之间的距离。若线圈下边刚通过水平面b、c（位于磁场中线）和d时，线圈受到的磁场力的大小分别为Fb、Fc和Fd，则（　　）

A. Fd>Fc>Fb B. Fc<Fd<Fb

C. Fc>Fb>Fd D. Fc<Fb<Fd

如图甲是“研究平抛物体的运动”的实验装置图．

(1)实验前应对实验装置反复调节，直到斜槽末端切线________．每次让小球从同一位置由静止释放，是为了每次平抛________________．

(2)图乙是正确实验取得的数据，其中O为抛出点，则此小球做平抛运动的初速度为________m/s.

(3)在另一次实验中将白纸换成方格纸，每小格的边长L＝5 cm，通过实验，记录了小球在运动途中的三个位置，如图丙所示，则该小球做平抛运动的初速度为________m/s；B点的竖直分速度为________m/s.
