题目内容

发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图(甲)所示，正常使用时，带“+”号的一端接高电势，“－”的一端接低电势．某同学用实验方法测得它的两端的电压U和通过它的电流I的关系数据如表所示．

①在图(乙)中的虚线框内画出该同学的实验电路图．(实验用仪器：电压表：内阻RV约为10 kΩ，电流表mA：内阻RmA约为100 Ω，直流电源，滑动变阻器，开关，导线若干．)

②在图(丙)中的小方格纸上用描点法画出二极管的伏安特性曲线．

③若发光二极管的最佳工作电压为2.5 V，而电源是由内阻不计、电动势为3 V的供电系统提供的．请根据所画出的伏安特性曲线上的信息，分析应该串联一个阻值________Ω电阻再与电源接成闭合电路，才能使二极管工作在最佳状态．(结果保留二位有效数字)

答案：
解析：

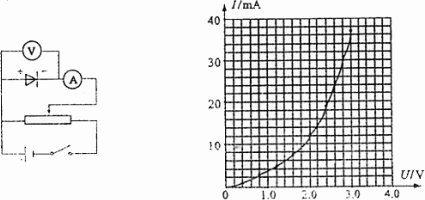

　　(1)(4分，分压，外接各占2分)

　　(2)(3分)

　　(3)(3分)25 Ω(22 Ω～28 Ω都对)


练习册系列答案
相关题目
（2011?长宁区一模）发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图（甲）所示，正常使用时，带“+”号的一端接高电势，带“-”的一端接低电势．某同学用滑动变阻器改变阻值的方法用伏特表和毫安电流表测得二极管两端的电压UD和通过它的电流I的数据，并记录在下表中：
UD/V 0 0.4 0.8 1.2 1.6 2.0 2.4 2.6 2.8 3.0
I/mA 0 0.9 2.3 4.3 6.8 13.0 19.0 24.0 25.8 37.0
要求：
①在图（乙）中的虚线内画出该同学的实验电路图；
②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线，并判断该二极管的电阻随所加电压的变化怎样变化；
③已知该发光二极管的最佳工作电压为2.5V，现用5V稳压电源供电，需要串联一个电阻R才能使二极管工作在最佳状态，试运用伏安特性曲线计算R的阻值（取整数）．
（2009?德阳模拟）发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图（甲）所示，正常使用时，带“+”号的一端接高电势，“-”的一端接低电势．某同学用实验方法测得它的两端的电压U和通过它的电流I的关系数据如表所示．
U/V 0 0.4 0.8 1.2 1.6 2.0 2.4 2.6
I/mA 0 0.9 2.3 4.3 11.0 12.0 19.0 24.0
①在图（乙）中的虚线框内画出该同学的实验电路图．（实验用仪器：量程为5V的电压表，其内阻约为10kΩ；量程为50mA的电流表：内阻约为100Ω；直流电源E，滑动变阻器R，开关S，导线若干．）
②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线．
③若发光二极管的最佳工作电压为2.5V，则此时二极管的电阻为
119
119
Ω，该测量值与真实值相比
偏小
偏小
（填“偏大”、“偏小”或“相等”）．
（2010?青岛三模）（1）以下是“探究弹力和弹簧伸长的关系”的实验步骤，按操作的先后顺序排列起来是
CBDAEF
CBDAEF
．
A．以弹簧伸长长度x为横坐标，以弹力F为纵坐标，描出各组数据（x，F）对应的点，并用平滑的曲线将点连结起来．
B．记下弹簧不挂钩码时，其下端在刻度尺上的刻度L0
C．将铁架台置于水平桌面上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一刻度尺
D．依次在弹簧的下端挂上1个、2个、3个、4个…钩码，并分别记下钩码静止时，弹簧下端所对应的刻度尺上的刻度并记录在表格内，然后取下钩码
E．写出弹力随弹簧伸长量之间的变化关系
F．解释函数表达式中常数的物理意义
（2）发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图甲所示，正常使用时，带“+”号盼一端接高电势，带“一”的一端接低电势．某同学用实验方法探究二极管的伏安特性曲线，现测得它两端的电压U和通过它的电流I的数据如表中所示．
U/V 0 0.4 0.8 1.2 1.6 2.0 2.4 2.6 2.8 3.0
I/mA 0 0.9 2.3 4.3 6.8 13.0 19.0 24.0 30.0 37.0

①在图乙中的虚线框内画出实验电路图．（除电源、开关、滑动变阻器外；实验用电压表V：内组RV约为l0kΩ，电流表mA：内阻RA约为100Ω）
②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线．
③根据②中画出的二极管的伏安特性曲线，简要说明发光二极管的电阻与其两端电压的关系：
发光二极管的电阻随其两端电压的增大而呈现非线性减小．
发光二极管的电阻随其两端电压的增大而呈现非线性减小．
．
（2010?杨浦区一模）发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图（甲）所示，正常使用时，带“+”号的一端接高电势，带“-”的一端接低电势．某同学用实验的方法测得它两端的电压U和通过它的电流I的关系数据如表中所示．
U/V 0 0.4 0.8 1.2 1.6 2.0 2.4 2.6 2.8 3.0
I/mA 0 0.9 2.3 4.3 6.8 13.0 19.0 24.0 30.0 37.0

①在图（乙）中的虚线内画出该同学的实验电路图．（实验用电压表V：内组RV约为10kΩ，电流表mA：内阻RmA约为100Ω）
②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线．
③若发光二极管的最佳工作电压为2.0V，而电源是由内阻不计、电动势为3V的供电系统提供的．请根据所画出的伏安特性曲线上的信息，分析应该串联一个阻值多大的电阻再与电源接成闭合电路，才能使二极管工作在最佳状态？（结果保留二位有效数字）
（Ⅰ）小明同学在学完力的合成与分解后，想在家里做实验验证力的平行四边形定则．他从学校的实验室里借来两只弹簧测力计，按如下步骤进行实验．
A．在墙上贴一张白纸用来记录弹簧弹力的大小和方向．
B．在一只弹簧测力计的下端悬挂一装满水的水杯，记下静止时弹簧测力计的读数F．
C．将一根大约30cm长的细线从杯带中穿过，再将细线两端拴在两只弹簧测力计的挂钩上．在靠近白纸处用手对称地拉开细线，使两只弹簧测力计的读数相等，在白纸上记下细线的方向和弹簧测力计的读数，如图甲所示．
D．在白纸上按一定标度作出两个弹簧测力计的弹力的图示，如图乙所示，根据力的平行四边形定则可求出这两个力的合力F′．

（1）在步骤C中，弹簧测力计的读数为
3.00
3.00
N．
（2）在步骤D中，合力F′=
5.2
5.2
N．
（3）若
F′近似在竖直方向，且数值与F近似相等
F′近似在竖直方向，且数值与F近似相等
，就可以验证力的平行四边形定则．
（Ⅱ）发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图（甲）所示，正常使用时，带“+”号的一端接高电势，“-”的一端接低电势．某同学用实验方法测得它的两端的电压U和通过它的电流I的关系数据如表所示．
U/V 0 0.4 0.8 1.2 1.6 2.0 2.4 2.6 2.8 3.0
I/mA 0 0.9 2.3 4.3 6.8 12.0 19.0 24.0 30.0 37.0
①在图（乙）中的虚线框内画出该同学的实验电路图．（实验用仪器：电压表：内阻RV约为10kΩ，电流表mA：内阻RmA约为100Ω，直流电源，滑动变阻器，开关，导线若干．）
②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线．
③若发光二极管的最佳工作电压为2.5V，而电源是由内阻不计、电动势为3V的供电系统提供的．请根据所画出的伏安特性曲线上的信息，分析应该串联一个阻值
25
25
Ω电阻再与电源接成闭合电路，才能使二极管工作在最佳状态．（结果保留二位有效数字）
