题目内容

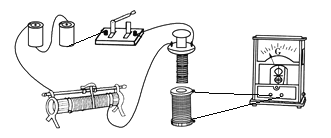

【题目】图为“研究电磁感应现象”的实验装置。
(1)将图中所缺导线补接完整__________。
(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下,那么合上电键后:
A.将原线圈迅速插入副线圈时,灵敏电流计指针将_____。(填“向左偏转一下”或“向右偏转一下”或“不偏转”)
B.原线圈插入副线圈后,将滑动变阻器触头迅速向左拉时,灵敏电流计指针______。(填“向左偏转一下”或“向右偏转一下”或“不偏转”)
【答案】如图所示:
向右偏转一下 向左偏转一下
【解析】
(1)探究电磁感应现象实验电路分两部分,要使原线圈产生磁场必须对其通电,故电源、开关、滑动变阻器、原线圈组成闭合电路,灵敏电流计与副线圈组成另一个闭合电路,如图所示:
(2)闭合开关,穿过副线圈的磁通量增大,灵敏电流表的指针向右偏;
A.将原线圈迅速插入副线圈时,磁场方向不变,穿过副线圈的磁通量增大,灵敏电流计指针将向右偏转一下;
B.原线圈插入副线圈后,将滑动变阻器触头迅速向左拉时,滑动变阻器接入电路的阻值变大,原线圈电流变小,穿过副线圈的磁场方向不变,但磁通量变小,灵敏电流计指针将向左偏转一下。
