题目内容

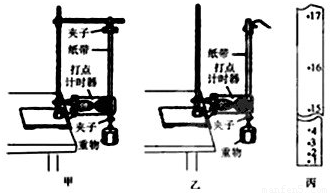

如图所示甲、乙两图都是用来“验证机械能守恒定律”的装置示意图，已知该打点计时器的打点频率为50Hz．重力加速度为g
（1）甲、乙两图相比较，
（2）重物由静止开始下落距离h获得速度v，如果以v2为纵轴，以h为横轴，根据实验数据绘出的v2-h图线是
（1）甲、乙两图相比较，
甲
甲
图所示的装置较好．（2）重物由静止开始下落距离h获得速度v，如果以v2为纵轴，以h为横轴，根据实验数据绘出的v2-h图线是
过原点的倾斜直线（或正比例函数图象等）
过原点的倾斜直线（或正比例函数图象等）
，该线的斜率是2g
2g
．分析：（1）因为用夹子固定纸带，可以避免乙图中用手握住纸带的弊端，一方面，由于手的抖动会造成纸带上的第一个点迹被拖长或位置不能确定；另一方面，用夹子固定纸带，便于将纸带调整为竖直方向，以避免纸带与打点计时器限位孔之间产生过大的摩擦．
（2）根据v2与h的物理关系运用数学知识求解．
（2）根据v2与h的物理关系运用数学知识求解．
解答：解：（1）因为用夹子固定纸带，可以避免乙图中用手握住纸带的弊端，一方面，由于手的抖动会造成纸带上的第一个点迹被拖长或位置不能确定；另一方面，用夹子固定纸带，便于将纸带调整为竖直方向，以避免纸带与打点计时器限位孔之间产生过大的摩擦．甲、乙两图相比较，甲图所示的装置较好．
（2）重物由静止开始下落距离h获得速度v，根据动能定理得
mgh=
mv2
即v2=2gh
所以v2-h图线是过原点的倾斜直线（或正比例函数图象等），该线的斜率是 2g
故答案为：（1）甲
（2）过原点的倾斜直线（或正比例函数图象等），2g．
（2）重物由静止开始下落距离h获得速度v，根据动能定理得
mgh=
| 1 |
| 2 |
即v2=2gh
所以v2-h图线是过原点的倾斜直线（或正比例函数图象等），该线的斜率是 2g
故答案为：（1）甲
（2）过原点的倾斜直线（或正比例函数图象等），2g．
点评：对于基础实验要从实验原理出发去理解，要亲自动手实验，深刻体会实验的具体操作，不能单凭记忆去理解实验．
