题目内容

【题目】如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同的灯泡，S是控制电路的开关。对于这个电路，下列说法不正确的是

A. 刚闭合S的瞬间，通过D1、D2的电流大小相等

B．刚闭合S的瞬间，通过D1、D2的电流大小不等

C．闭合S待电路达到稳定后，D1熄灭，D2比S刚闭合时亮

D．闭合S待电路达到稳定后，再将S断开瞬间，D1不立即熄灭，D2立即熄灭

【答案】B

【解析】刚闭合时自感线圈阻碍电流增大所以两灯串联则电流相等A对B错。闭合S待电路达到稳定后，L电阻为零，D1被短路所以D1熄灭，电路中电流增大则D2比S刚闭合时亮C对。闭合S待电路达到稳定后，再将S断开瞬间，自感线圈阻碍电流减小并跟D1构成闭合回路所以D1不立即熄灭，D2立即熄灭D对。

练习册系列答案
相关题目

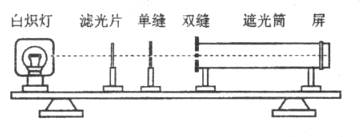

【题目】(1)某同学用如图所示的实验装置做“用双缝干涉测光的波长”的实验，他用带有游标尺的测量头测量相邻两条亮条纹间的距离，转动测量头的手轮，使分划板的中心刻线对齐某一条亮条纹（将这一条纹确定为第一亮条纹）的中心，此时游标尺上的示数x1＝1.15mm；转动测量头的手轮，使分划板的中心刻线对齐第六亮条纹的中心，此时游标尺上的示数x2＝8.95mm，双缝间的距离d＝0.20mm，双缝到屏的距离L＝60cm，实验中计算波长的表达式λ＝_________（用x1、x2、d、L表示）。根据以上数据，可计算得出光的波长λ＝_________m。实验时如果将绿色滤光片换为红色滤光片，在毛玻璃屏上观察到的相邻亮条纹间距将_________（填“不变”、“变大”或“变小”）。
