题目内容

在图3所示的电路中，电源电动势为E，电源内阻为r，闭合开关S，待电流达到稳定后，将滑动变阻器的滑动触头P从图示位置向a端移动一些，待电流再次达到稳定后，则与P移动前相比

A.
电流表示数变小，电压表示数变大
B.
小灯泡L变亮
C.
电容器C的电荷量减小
D.
电源的总功率变大

A
分析：将滑动变阻器的滑动触头P向a端移动一些，变阻器接入电路的电阻增大，外电路总电阻增大，由欧姆定律分析电流和变阻器的电压变化，再分析两电表和电容器电量的变化．
解答：解：A、将滑动变阻器的滑动触头P向a端移动一些，变阻器接入电路的电阻增大，外电路总电阻增大，由欧姆定律分析可知：总电流减小，路端电压增大．即电流表示数变小，电压表示数变大．故A正确．
B、总电流减小，小灯泡L变暗．故B错误．
C、电流达到稳定后，电容器的电压等于变阻器的电压．变阻器的电压U_R=E-I（R_L+r）增大，电容器电量增大．故C错误．
D、电源的总功率P=EI，I减小，P减小．故D错误．
故选A
点评：本题是电路动态变化分析问题，常常按照“局部→整体→局部”的思路分析，电容器关键分析电压的变化．

练习册系列答案

（1）所得实验数据如下表，请在图2中画出U-I的图象．

U/V	1.96	1.86	1.80	1.84	1.64	1.56
I/A	0.05	0.15	0.25	0.35	0.45	0.55

（2）根据所画的U-I图象，可求得电流I=0.20A时电源的输出功率约为

0.37

W（保留两位有效数字）．

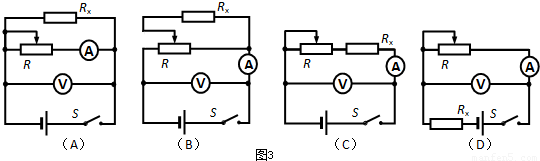

（3）（多选题）实验完成后，该同学对实验方案进行了反思，认为按图甲电路进行实验操作的过程中存在安全隐患，并对电路重新设计．在图3所示的电路中（R_x阻值未知），你认为既能测出电源在不同负载下的输出功率，又能消除安全隐患的是

如图1所示为一热敏电阻（电阻阻值随温度的改变而变化）的I-U关系曲线图。
① 为了通过测量得到如图1所示的I-U关系的完整曲线，在图2甲、乙两个电路中应选择的是图所示的电路。已知两电路中的电源电动势均为9V，内电阻均不计，滑动变阻器的最大阻值均为100Ω。
② 在图3所示的电路中，电源两端的电压恒为9.00V，电流表示数为70.0mA，定值电阻R₁=250Ω。根据热敏电阻的I-U关系曲线及相关知识可知，电阻R₂的阻值为 Ω。（结果保留三位有效数字）

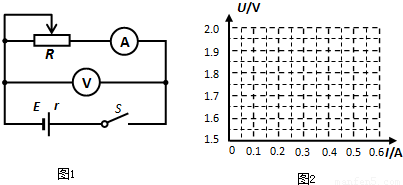

某同学利用图1所示电路，探究了电源在不同负载下的输出功率．
