题目内容
如图甲所示，粗细均匀的电阻丝绕制的矩形导线框abcd处于匀强磁场中，另一种材料制成的导体棒MN可与导线框保持良好的接触并做无摩擦滑动，导体MN在外力的作用下从导线框的左端开始向右端做匀速切割磁感线运动，一直滑动到右端的过程中，导线框上消耗的电功率的变化情况可能是
A．
逐渐增大
B．
先增大，后减小
C．
先减小，后增大
D．
先增大，后减小，再增大，再减小
答案：BCD

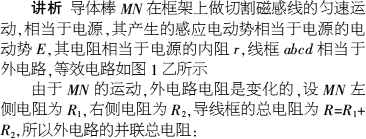

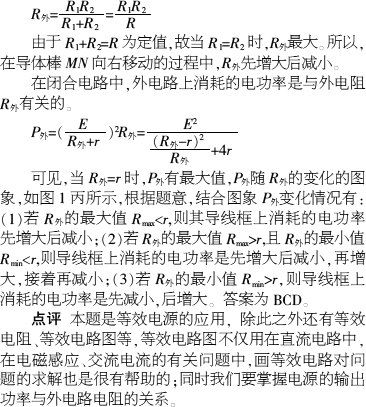

解析：
解析：
|
|
