题目内容

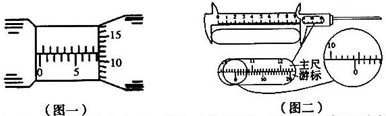

图一中螺旋测微器读数为______mm．图二中游标卡尺读数为______cm．

精英家教网
螺旋测微器的固定刻度读数为8mm，可动刻度读数为0.01×11.7mm=0.117mm，所以最终读数为8.117mm．
    游标卡尺的固定刻度读数为104mm，游标读数为0.05×1mm=0.05mm，所以最终读数为104.05mm=10.405cm．
故本题答案为：8.117，10.405．
练习册系列答案
相关题目
图一中螺旋测微器读数为
8.117
8.117
mm．图二中游标卡尺读数为
10.405
10.405
cm．
（1）图一中螺旋测微器读数为
1.996
1.996
 mm．图二中游标卡尺（游标尺上有50个等分刻度）读数为
1.096
1.096
 cm．

（2）有一内阻为30kΩ、量程未知（约25伏～35伏），共有30个均匀小格的直流电压表V．为了测出电压表的量程，现有下列器材可供选用．
标准电压表V1：量程3v，内阻3kΩ
电流表A：量程0～3A，内阻未知
滑动变阻器：总阻值1kΩ
稳压电源E：30v，内阻不能忽略    电键、导线若干
要求测量多组数据，并有尽可能高的精确度．
①在方框中画出实验电路图
②若直流电压表V的指针偏转了N（N＜30）格，写出计算量程的表达式Ug=
300U1
N
300U1
N
，式中各字母的意义是
U1是直流电压表V的指针指到第N格时，标准电压表V1的读数
U1是直流电压表V的指针指到第N格时，标准电压表V1的读数
．
（1）图一中螺旋测微器读数为
1.998
1.998
mm．图二中游标卡尺（游标尺上有50个等分刻度）读数为
1.094
1.094
cm．
（2）如图三是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为
30.7
30.7
mA；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为
1500
1500
Ω．
（2011?青铜峡市一模）Ⅰ、图一中螺旋测微器读数为
1.998
1.998
mm．图二中游标卡尺（游标尺上有50个等分刻度）读数为
1.094
1.094
cm．

Ⅱ、待测电阻RX，阻值约为25kΩ，在测其阻值时，备有下列器材：
A．电流表（量程100μA，内阻2kΩ）；       B．电流表（量程500μA，内阻300Ω）；
C．电压表（量程10V，内阻100kΩ）；        D．电压表（量程50V，内阻500kΩ）；
E．直流稳压电源（15V，允许最大电流1A）；
F．滑动变阻器（最大阻值1kΩ，额定功率1W）；  G．电键和导线若干．
①电流表应选
B
B
，电压表应选
C
C
．（填选项序号即可）
②在虚线框中画出测量电阻RX阻值的电路图．
③根据电路图，用实线代替导线将下列实物连接成实验电路．
（2009?东莞模拟）（1）图一中螺旋测微器读数为
1.997
1.997
mm．图二中游标卡尺（游标尺上有50个等分刻度）读数为
1.094
1.094
cm．

（2）某同学用如图三所示的装置测定重力加速度：
①电火花计时器频率为f=50Hz，工作电压为
220
220
．
②打出的纸带如图所示，实验时纸带的
乙
乙
端应和重物相连接．（选填“甲”或“乙”）

③纸带上1至9各点为计时点，若测得相邻两点间的距离分别为S1、S2、S3、S4、S5、S6、S7、S8其中S1为第1、2两点间距离，依次到S8为第8、9两点间距离．请写出计算加速度的公式：a=
(s1+s2+s3+s4)-(s5+s6+s7+s8)
16
f2
(s1+s2+s3+s4)-(s5+s6+s7+s8)
16
f2
（结果用f和S1、S2等表示）由纸带所示数据可算出实验时的加速度为
9.40
9.40
m/s2（结果保留三位有效数字）
④当地的重力加速度数值为9.8m/s2，请列出测量值与当地重力加速度的值有差异的一个原因
打点计时器对纸带摩擦阻力
打点计时器对纸带摩擦阻力
．
