题目内容

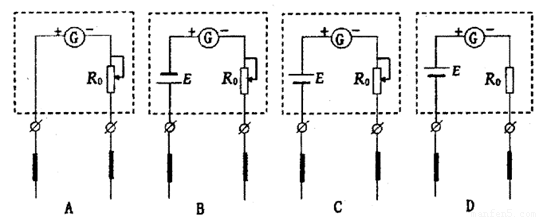

多用电表调到欧姆档时，其内部等效电路是下列图中的 （选填图下所对应的字母）
【答案】分析：根据欧姆表改装原理可知其内部等效电路应有电池、滑动变阻器、电流表表头，并且黑表笔应与电池的正极相连，红表笔与电池的负极相连．
解答：解：多用电表调到欧姆档时，其内部应有电池、滑动变阻器、电流表表头，并且黑表笔应与电池的正极相连，红表笔与电池的负极相连．故C正确．
故答案为：C
点评：本题关键要掌握欧姆表的改装原理和使用方法，抓住与电压表和电流表的区别有助于掌握欧姆表的构造．
解答：解：多用电表调到欧姆档时，其内部应有电池、滑动变阻器、电流表表头，并且黑表笔应与电池的正极相连，红表笔与电池的负极相连．故C正确．
故答案为：C
点评：本题关键要掌握欧姆表的改装原理和使用方法，抓住与电压表和电流表的区别有助于掌握欧姆表的构造．
