Question

(1)用多用表的欧姆档测量阻值约为几十千欧的电阻R_x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上________．

a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔

b．将两表笔分别连接到被测电阻的两端，读出R_x的阻值后，断开两表笔

c．旋转S使其尖端对准欧姆档´ 1 k

d．旋转S使其尖端对准欧姆档´ 100

e．旋转S使其尖端对准交流500 V档，并拔出两表笔

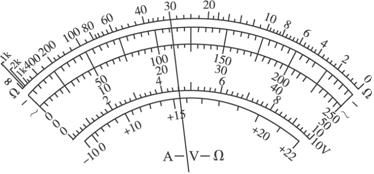

根据下图所示指针位置，此被测电阻的阻值约为________W ．

(2)(多选题)下述关于用多用表欧姆档测电阻的说法中正确的是

(A)测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量

(B)测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果

(C)测量电路中的某个电阻，应该把该电阻与电路断开

(D)测量阻值不同的电阻时都必须重新调零

(3)某研究性学习小组为了制作一种传感器，需要选用一电器元件．图为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：

①为提高实验结果的准确程度，电流表应选用________；电压表应选用________；滑动变阻器应选用________．(以上均填器材代号)

②为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号．

Answer 1

答案：
解析：

　　(1)c、a、b、e，(3分)　30 k，(2分)

　　(2)A、C，(3分)

　　(3)(每空2分)

　　①A₂　V₁　R₁

　　②如图(4分)
