题目内容
在实验室中测量电源的电动势和内电阻，可以提供的器材有：
（a）待测电池：电动势E、内电阻r
（b）电流表A1：量程0．6A，内阻r1=0．5Ω
（c）电流表A2：量程1mA，内阻r2=200Ω
（d）滑动变阻器R1：阻值0～20Ω，额定电流2．5A
（e）电阻箱R2：9999Ω
以及开关、导线、坐标纸等．
为了测量待测电池的电动势和内电阻，请解答以下问题：

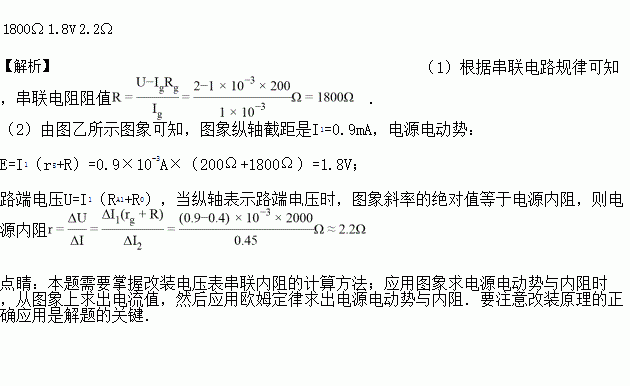

（1）由于没有电压表，需将电流表A2和电阻箱R2改装成量程为2V的电压表，R2的电阻值应为_______Ω．
（2）根据实验所测数据画出I2—I1图象如图所示，由此图象可求得该电源电动势E=______，内阻r=____________。
