题目内容

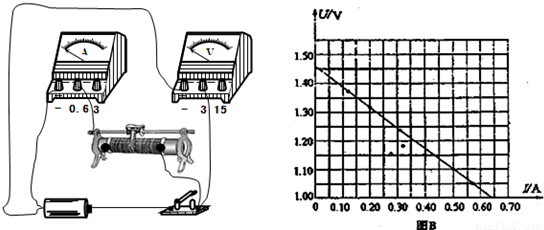

测量电源电动势和内电阻的器材如图A所示：
①请用实线表示导线，将图A中器材连成实验用电路．
②实验时经测量得出的数据如下表，请在下图B的方格纸上画出U-I图线．
③利用图线可求出电源电动势和内电阻分别为______、______．
| 1 | 2 | 3 | 4 | 5 | 6 | |
| I/A | 0.12 | 0.20 | 0.31 | 0.32 | 0.50 | 0.57 |
| U/V | 1.37 | 1.32 | 1.24 | 1.18 | 1.10 | 1.05 |
【答案】分析：测定电动势和内电阻只需要测出电源的路端电压及流过电源的电流即可，故电路接法为简单的串联电路；
由表格中数据得出坐标值，通过描点法得出U-I图象；
图象与纵坐标的交点为电源的电动势；图象的斜率表示电源的内阻．
解答：解：①为了减小误差，应将电压表直接并联在电源两端，电流表与滑动变阻器与电源串联；答案如图所示；E
②由描点法将各点描出，用直线将各点相连；注意误差较大的点要舍去；
③由图可知，电源的电动势为E=1.46V；
内阻r=
=0.72Ω；
故答案为：①如下图所示；②如下图；③1.46V；0.72Ω
点评：测电动势和内电阻的实验中重点在于数据的处理，要求明确图象法在本实验中的应用．
由表格中数据得出坐标值，通过描点法得出U-I图象；
图象与纵坐标的交点为电源的电动势；图象的斜率表示电源的内阻．
解答：解：①为了减小误差，应将电压表直接并联在电源两端，电流表与滑动变阻器与电源串联；答案如图所示；E
②由描点法将各点描出，用直线将各点相连；注意误差较大的点要舍去；
③由图可知，电源的电动势为E=1.46V；
内阻r=
=0.72Ω；故答案为：①如下图所示；②如下图；③1.46V；0.72Ω
点评：测电动势和内电阻的实验中重点在于数据的处理，要求明确图象法在本实验中的应用．
