（2013浙江省杭州市一模）某些固体材料受到外力后除了产生形变，其电阻率也要发生变化。这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”。现用如图所示的电路研究某长薄板电阻R_x的压阻效应，已知R_x的阻值变化范围为几欧到几十欧，实验室中有下列器材：

A．电源E（3V，内阻约为1Ω）

B．电流表A₁（0.6A，内阻r₁=5Ω）

C．电流表A₂（0.6A，内阻r₂约为1Ω）

D．开关S，定值电阻R₀

（1）为了比较准确测量电阻R_x，请完成虚线框内电路图的设计。

（2）在电阻R_x上加一个竖直向下的力F（设竖直向下为正方向），闭合开关S，记下电表读数，A₁读数为I₁，A₂读数为I₂，得R_x=　　 （用字母表示）。

（3）改变力的大小，得到不同的R_x值。然后让力反向从下向上挤压电阻，并改变力的大小，得到不同的R_x值。最后绘成图像如图所示。除观察到电阻R_x的阻值随压力F增大而均匀减小外，还可得到的结论是　　　　 。当F竖直向下时可得R_x与所受压力F的数值关系是R_x=　　 。

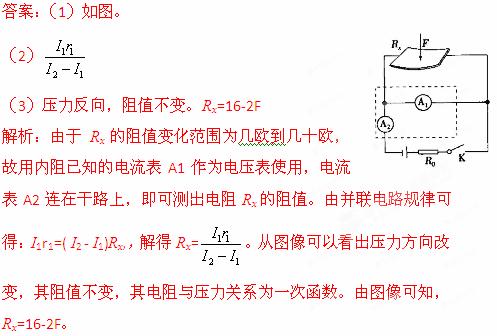

Answer 1
