设计电路.要求:L1和L2并联.开关S控制L1.L2两盏灯．电压表测灯泡L2两端的电压.先根据设计要求把图中的实物连成电路.然后在方框中画出相应的电路图．题目和参考答案——青夏教育精英家教网——

题目内容

设计电路，要求：L₁和L₂并联、开关S控制L₁、L₂两盏灯．电压表测灯泡L₂两端的电压，先根据设计要求把图中的实物连成电路，然后在方框中画出相应的电路图．

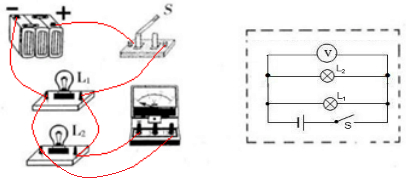

因两灯泡并联，则将两灯泡首首相连，尾尾相连，再与电压表并联；开关接在干路上；因电源电压为6V，则电压表量程选 0～15V即可；由电源正极出发，先连接一路，如先将电源开关及L₁组成闭合回路，再将L₂及电压表并联在电源两端即可．如图所示：
