如图17所示，电源两端的电压保持不变，当开关S1闭合，S2断开，滑片P滑到b端时，电压表的示数为U1，电流表的示数为I1，灯L消耗的功率是其额定功率的1/4；当开关S1S2同时闭合，滑片P滑到a端时，电流表的示数为I2，此时电阻R0的电功率为12W，电压表的示数为U2，且U2∶U1=2∶1，I1∶I2=1∶3，(忽略温度对灯丝电阻的影响)求：灯L的额定功率．
 |
（1）当开关S1闭合，S2断开，滑片P滑到b端时，等效电路如图甲所示，

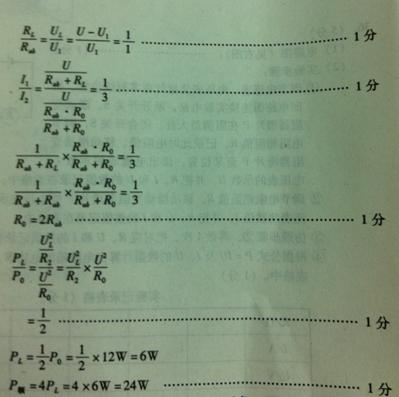

当开关S1S2同时闭合，滑片P滑到a端时，等效电路如图乙所示，图共1分。
 |
练习册系列答案
相关题目
（2010?澄海区模拟）随着人们生活水平的提高，电冰箱已进入了千家万户．
小佳同学做“用电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变．小佳正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中．闭合电键后，两电表的示数如图17所示．接着移动变阻器的滑片，观察到电流表的示数逐渐增大，而电压表的示数始终不变．经思考，小佳重新正确连接电路，操作步骤正确．闭合电键后，发现两电表指针所指的刻度仍与图所示一致．移动变阻器的滑片，当滑片位于中点位置时，电流表的示数为0.20安．继续移动变阻器的滑片到另一端时，电流表的示数为0.58安．请根据小佳同学实验过程中观察到的现象填写实验表格（注意：请填写在答题纸上的表格中，电阻计算精确到0.1欧）．
的滑片在中点位置附近时小灯正常发光，电流表示数如图17所示，则电源电压为 （9） 伏，小灯的额定电流为（10） 安，额定功率为（11） 瓦。 小佳同学做“用电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。小佳正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。闭合电键后，两电表的示数如图17所示。接着移动变阻器的滑片，观察到电流表的示数逐渐增大，而电压表的示数始终不变。经思考，小佳重新正确连接电路，操作步骤正确。闭合电键后，发现两电表指针所指的刻度仍与图17所示一致。移动变阻器的滑片，当滑片位于中点位置时，电流表的示数为0.20安。继续移动变阻器的滑片到另一端时，电流表的示数为0.58安。请根据小佳同学实验过程中观察到的现象填写实验表格．（注意：请填写在答题纸上的表格中，电阻计算精确到0.1欧）。
|
物理量 实验序号 |
电压(伏) |
电流(安) |
电阻(欧) |
电阻平均值(欧) |
|
1 |
|
|
|
|
|
2 |
|
0.20 |
|
|
|
3 |
|
0.58 |
|
