题目内容
按要求作图．
（1）如图，在杠杆AB上挂了一个重物．为使杠杆在图示位置平衡，在图中作出最省力力的示意图F并标出其力臂L．
（2）如下图所示，甲为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为背面接线示意图，“A”、“B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整，使开关控制电灯，又不影响插座供其它电器使用．

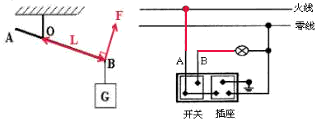

解：（1）B点离支点最远，故最长的力臂为OB，过B点作垂直于OB的作用力F；如图所示：
（2）A与火线连接，B与灯泡连接．这样使开关控制电灯，又不影响插座供其它电器使用；如图所示：
分析：（1）根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．因此先确定最长的力臂，即离支点最远的点；然后过动力作用点做垂直于杠杆的作用力即可．
（2）家庭电路中，从安全角度考虑，开关应控制火线，火线经开关后才能与灯泡连接．
点评：（1）由杠杆的平衡条件，杠杆中最小作用力问题，可以转化为最大力臂问题，解题的关键是找出最长的力臂．
（2）对于电灯接线操作的基本要求是：“火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套”；插座的接线方法是要求“左零右火”，三孔插座还要求中接地．
（2）A与火线连接，B与灯泡连接．这样使开关控制电灯，又不影响插座供其它电器使用；如图所示：
分析：（1）根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．因此先确定最长的力臂，即离支点最远的点；然后过动力作用点做垂直于杠杆的作用力即可．
（2）家庭电路中，从安全角度考虑，开关应控制火线，火线经开关后才能与灯泡连接．
点评：（1）由杠杆的平衡条件，杠杆中最小作用力问题，可以转化为最大力臂问题，解题的关键是找出最长的力臂．
（2）对于电灯接线操作的基本要求是：“火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套”；插座的接线方法是要求“左零右火”，三孔插座还要求中接地．
