题目内容

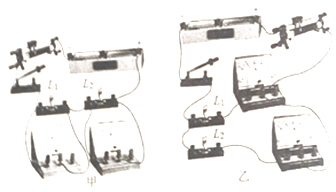

【题目】如图是验证“影响电功大小的因素”的实验装置,其中白炽灯L1标有“3.8V 0.3A”,白炽灯L2标有“2.5V 0.3A”,以下说法中不正确的是( )
A.开关闭合后,甲图中L1灯更亮,乙图中L2灯更亮
B.甲图中开关闭合后,L1灯、L2灯发光时的电功率之比为38:25
C.开关闭合后,通过比较灯泡的亮暗来判断电功大小,再通过电流表和电压表示数说明影响电功大小的因素
D.乙图中开关闭合后,首先是调节滑动变阻器,使L2灯电流为0.3A,再看L1灯电流并比较L1、灯L2灯的亮度
【答案】C
【解析】解:AB、由图甲知,两灯串联, 由I= 可得两灯电阻:R1= = = Ω,R2= = = Ω,
串联电路中电流处处相等,由P=I2R可得两灯实际功率比:
= = = = ,因为P1>P2 , 所以L1灯比L2灯亮;
由图乙知,两灯并联,
并联电路中,支路两端电压相等,由P= 可得两灯实际功率比:
= = ,因为R1>R2 , 所以P1′<P2′,即L2灯比L1灯亮.故A、B正确;
CD、甲图中两灯串联,两电压表分别测两灯电压,电压大的灯泡,实际功率大亮些,相同时间做功也多.即可以说明电功与电压关系;
乙图中两灯并联,两电流表分别测两灯电流,电流大的灯泡,实际功率大亮些,相同时间做功也多.即可以说明电功与电流的关系,故D正确;
但这两个图都不能说明电功大小与通电时间的关系,故C错误;
故选C.
【考点精析】本题主要考查了电功的测量的相关知识点,需要掌握测量电功的工具:电能表(电度表)才能正确解答此题.
【题目】在本学期学习电学知识过程中,小明利用如图a所示的电路图,做了多个实验,电阻R0是待测定值电阻
(1)在做“伏安法”测电阻 的实验时,小明根据电路图a连接的电路如图b所示,并测得实验数据如下表所示.图中尚有两根导线未连接,请用笔画线代替导线完成电路连接(要求:滑动变阻器连入电路中的阻值最大).
实验序号 | 电压表示数/V | 电流表示数/A |
1 | 2.5 | 0.13 |
2 | 4.0 | 0.20 |
3 | 5.5 | 0.27 |
(2)实验中,小明连接好电路,闭合开关后,移动滑动变阻器的滑片,当滑动变阻器连入电路中的电阻变大时,电压表的读数也随着变大,反之,随着变小,则发生这一现象的原因是
A.电压表的正、负接线柱接错
B.电压表的量程选择不合适
C.电压表坏了
D.电压表与滑动变阻器并联
(3)正确连接电路后开始实验,实验中,小明选用的是10Ω、20Ω和30Ω三个电阻中的一只,根据表中测量数据判断,小明选用的定值电阻的阻值为Ω.
(4)小明用小灯泡替换定值电阻R0进行了“测量小灯泡的电功率”的实验,已知小灯泡的额定电压是3.8V,灯丝电阻约10Ω.
①连接电路后闭合开关,移动变阻器的滑片,发现小灯泡始终不亮,电压表、电流表均无示数,其原因可能是以下情况中的 .
A.小灯泡处断路 B.小灯泡被短接
C.变阻器处断路 D.电压表被短接
②电路连接完好后,改变变阻器滑片位置,测得下表中的三组数据,其中第一组数据电流表的示数如图c所示,其值为A.由表中数据可知,小灯泡正常发光时的功率为W、电阻为Ω.
实验次数 | 电压U/V | 电流I/A | 小灯泡的亮度 |
1 | 3.00 | 暗 | |
2 | 3.80 | 0.40 | 亮 |
3 | 4.50 | 0.42 | 很亮 |
③在实验过程中发现,当小灯泡两端的电压逐渐增大时,通过它的电流也随之增大,灯泡的亮度变亮,说明灯泡的亮度取决于它的 .
【题目】如图所示是“探究不同物质吸热升温的现象”实验,将质量相等的水和煤油分别装在两个相同的烧杯中,然后用两个相同的酒精灯加热并不断搅拌,每隔2min记录一次温度,实验记录如下表:
加热时间/min | 0 | 2 | 4 | 6 | 8 | |
温度/℃ | 煤油 | 20 | 22 | 24 | 26 | 28 |
水 | 20 | 21 | 22 | 23 | 24 |
(1)实验中物质吸热的多少是通过(选填“温度计示数”或“加热时间”)来反映的.
(2)分析表格中数据可知:质量相同的水和煤油升高相同的温度,吸收热量较多的物质是(选填“水”或“煤油”).
(3)物理学中,把比值 叫做比热容,与此定义方式不同的物理量是(选填“电阻”、“密度”或“压强”).
