题目内容

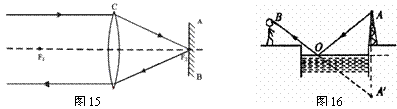

⑴如图15，F1、F2为凸透镜焦点。CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平面镜反射后的光线。
⑵如图16所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）．
⑴如图15所示
⑵如图16所示
如图示，某小组研究“杠杆的平衡条件”，器材：有刻度的杠杆、若干个相同的钩码、弹簧测力计等，O为杠杆的支点。
①实验前，应先调节杠杆在 位置平衡。这样做，除了可以消除自身的重力影响，还可以方便地测量或读出 。调节时，如发现杠杆左端偏高，应如何操作: 。
②某实验小组记录两组数据如下：
| 实验序号 | 动力F1/N | 动力臂l1/cm | 阻力F2/N | 阻力臂l2/cm |
| 1 | 2 | 20 | 1 | 10 |
| 2 | 1 | 8 | 2 | 4 |
③如图所示，弹簧测力计在C处由竖直向上逐渐向右倾斜拉动杠杆，仍使杠杆在水平位置保持平衡，则弹簧测力计的示数将 （选填：“变大”、“变小”或“保持不变”），其原因是 。
④某次实验中，若采取如图所示的方式悬挂钩码，杠杆也能在水平位置保持平衡(杠杆上每格等距)，但老师却往往提醒大家不要采用这种方式，这主要是以下哪种原因 （选填字母）。
A．一个人无法独立操作 B．需要使用太多的钩码
C．力臂与杠杆不重合 D．力和力臂数目过多
⑤如图所示，实验小组选用长1.6m、粗细均匀的一只金属杆，绕O点在竖直平面内自由转动，同时将一个“拉力——位移传感器”竖直作用在杆上，并使杠杆在水平位置始终保持平衡。该传感器显示其拉力F与作用点到O点距离x的变化关系如图15所示。由图可知金属杆重 N。
如图示，某小组研究“杠杆的平衡条件”，器材：有刻度的杠杆、若干个相同的钩码、弹簧测力计等，O为杠杆的支点。
①实验前，应先调节杠杆在 位置平衡。这样做，除了可以消除自身的重力影响，还可以方便地测量或读出 。调节时，如发现杠杆左端偏高，应如何操作: 。
②某实验小组记录两组数据如下：
|
实验序号 |
动力F1/N |
动力臂l1/cm |
阻力F2/N |
阻力臂l2/cm |
|
1 |
2 |
20 |
1 |
10 |
|
2 |
1 |
8 |
2 |
4 |
根据分析，这组数据中，实验序号为 （选填：“1”或“2”）的一组肯定有错误。检查发现是测量动力臂时读错了，动力臂的实际值比记录值 （选填：大或小）。
③如图所示，弹簧测力计在C处由竖直向上逐渐向右倾斜拉动杠杆，仍使杠杆在水平位置保持平衡，则弹簧测力计的示数将 （选填：“变大”、“变小”或“保持不变”），其原因是 。
④某次实验中，若采取如图所示的方式悬挂钩码，杠杆也能在水平位置保持平衡(杠杆上每格等距)，但老师却往往提醒大家不要采用这种方式，这主要是以下哪种原因 （选填字母）。
A．一个人无法独立操作 B．需要使用太多的钩码
C．力臂与杠杆不重合 D．力和力臂数目过多
⑤如图所示，实验小组选用长1.6m、粗细均匀的一只金属杆，绕O点在竖直平面内自由转动，同时将一个“拉力——位移传感器”竖直作用在杆上，并使杠杆在水平位置始终保持平衡。该传感器显示其拉力F与作用点到O点距离x的变化关系如图15所示。由图可知金属杆重 N。
(5分)在探究“杠杆的平衡条件”实验中，所用的实验器材有杠杆、支架、刻度尺、细线、质量相同的钩码若干。
(1)将杠杆装在支架上，发现杠杆右端下沉，如果将杠杆右侧的平衡螺母向左调到头了，杠杆右端仍下沉，此时应将杠杆左侧的平衡螺母向_________调，直到杠杆在水平位置平衡为止。
(2)某同学进行正确的实验操作后，得到的数据为F1=：=6N、l1=20cm、F2=4N和l2=30cm。该同学根据这些数据能否得出探究结论?_________。理由是：_________________________________________________
___________________________________________________________________________________________
________________________________________________________________________________________。
(3)使杠杆在倾斜一定角度的位置做实验，也能得出杠杆平衡条件。这种实验方案与杠杆在水平位置做实验的方案相比较，你认为哪种实验方案好并说明理由：__________________________
___________________________________________________________________________。
(4)如图15所示，杠杆在水平位置平衡。如果在两侧钩码下再各挂一个相同的钩码，则杠杆_________端将下沉。
33．(5分)小明猜想“浮力大小F与液体的密度ρ和物体排开液体的体积V有关”。他为了探究F与V的关系，自制了6个塑料块(密度大于水)，其体积分别为10 cm3、20 cm3、30 cm3、40 cm3、50cm3和60cm3。将各塑料块分别挂在弹簧测力计上，记下各塑料块在空气中和完全浸没在水中时弹簧测力计的示数。
(1)小明记录的实验数据见下表。根据表中的数据，在坐标纸上画出F与V的关系图象。
实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
物体排开液体的体积V／cm3 | 10 | 20 | 30 | 40 | 50 | 60 |
弹簧测力计的示数F1／N(塑料块在空气中) | O.14 | O.28 | 0.42 | 0.56 | O.70 | O.84 |
弹簧测力计的示数F2／N(塑料块在水中) | O.04 | 0.08 | O.12 | 0.16 | O.20 | O.24 |
浮力F／N | 0.10 | 0.20 | O.30 | O.40 | O.50 | O.60 |
(2)根据图象，可得出F与V的关系是：______________________________________________
________________________
______________________________________________________。
(3)通过分析图象，得出当V为75cm3时所对应的浮力F=_________N。
(4)通过提取和处理表中的相关信息，回答下列两个问题：
a．现有量程为0.5N和1N两个弹簧测力计，哪一个测力计符合该实验的要求?_________。
b．实验中，小明每一次用弹簧测力计测力时，其指针都恰好在刻度线上。则该弹簧测力计的分度值不超过多少牛顿?_________。
如图13示，某小组研究“杠杆的平衡条件”，器材：有刻度的杠杆、若干个相同的钩码、弹簧测力计等，O为杠杆的支点。
①实验前，应先调节杠杆在水平位置平衡。这样做，除了可以消除自身的重力影响，还可以方便地测量或读出 。调节时，如发现杠杆左端偏高，应如何操作: 。
②某实验小组记录两组数据如下：
实验序号 | 动力F1/N | 动力臂l1/cm | 阻力F2/N | 阻力臂l2/cm |
1 | 2 | 20 | 1 | 10 |
2 | 1 | 8 | 2 | 4 |
根据分析，这组数据中，实验序号为 （选填：“1”或“2”）的一组肯定有错误。检查发现是测量动力臂时读错了，动力臂的实际值比记录值 （选填：大或小）。
③如图14所示，弹簧测力计在C处由竖直向上逐渐向右倾斜拉动杠杆，
仍使杠杆在水平位置保持平衡，则弹簧测力计的示数将 （选填：变大、变小或保持不变），其原因是 。
④某次实验中，若采取如图15所示的方式悬挂钩码，杠杆也能在水平位置保持平衡(杠杆上每格等距)，但老师却往往提醒大家不要采用这种方式，这主要是以下哪种原因 （选填字母）。
A．一个人无法独立操作 B．需要使用太多的钩码
C．力臂与杠杆不重合 D．力和力臂数目过多
⑤如图16所示，某实验小组选用长1.6m、可绕O点在竖直平面内自由转动且粗细均匀的一根金属杆，将一个“拉力——距离传感器”竖直装置在杆上，并使杠杆在水平位置始终保持平衡。该传感器显示其拉力F与作用点到O点距离x的变化关系如图17所示。由图可知金属杆重 N。
