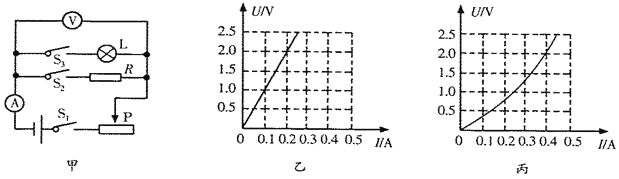

【题目】某实验小组的同学通过图甲所示的电路进行实验探究。

（1）断开开关S3，闭合开关S1和S2，移动滑动阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是_____（填符号）

A．滑动变阻器断路 B．R断路 C．R短路

（2）故障排除后断开开关S3，闭合开S1和S2，通过调节滑动变阻器，读出多组相应的电压表和电流表的示数。甲同学根据测量数据绘成如图乙所示图象。由图象可知定值电阻R＝_____Ω；

（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为了_____；

（4）断开开关S2，闭合开关S1和S3，通过多次调节滑动变阻器，测量灯L的电压和电流，根据测量数据绘成如图丙所示的图象。若灯L的额定电压为2.0V，则它的额定功率为_____W。

（5）由图丙可看出灯丝的U﹣I图象不是一条直线，原因是_____。

Answer 1

【答案】C 10 减小误差 0.8 灯丝电阻会随温度而发生变化

【解析】

（1）逐一分析每个选项，找出正确答案；
（2）根据图线，由欧姆定律求电阻大小；

（3）多次测量取平均值可减小误差；
（4）根据测量数据绘成如图丙所示的图象，找出灯L的额定电压为2.0V通过的电流大小，根据P＝UI求它的额定功率；
（5）灯丝电阻会随温度而发生变化。

（1）A．若滑动变阻器断路，则整个电路断路，两表都没有示数，不符合题意；

B．若R断路，则电流表没有示数，电压表与变阻器串联，测电源电压有示数，不符合题意；C．若R短路，则电压表没有示数，电流表有示数，符合题意；

故选C；

（2）根据测量数据绘成如图乙所示的直线，由欧姆定律，由图象可知定值电阻：

R＝＝10Ω；

（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为减小误差；（4）根据测量数据绘成如图丙所示的图象，当灯L的额定电压为2.0V，通过的电流为0.4A．则它的额定功率为 P＝U′I′＝2V×0.2A＝0.8W；

（5）因灯丝电阻会随温度而发生变化，不是一个定值，故灯丝的U﹣I图象不是一条直线。
