题目内容
【题目】请按照题目要求作图：

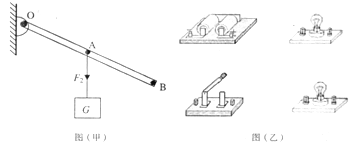

（1）如图（甲）所示，在轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点，请画出拉力F2的力臂L2及杠杆在图示位置平衡时的最小的动力Fl的示意图；
（2）请用笔划线代替导线，将图（乙）中的器件连接起来组成电路，要求开关闭合两灯同时发光，开关断开，两灯同时熄灭．
【答案】见解析
【解析】
试题分析：（1）在阻力与阻力臂一定时，由杠杆平衡条件可知，动力臂越大，动力越小，根据图示确定最大动力臂，然后作出最小的动力；
从支点作力的作用线的垂线段，即可作出力的力臂．
（2）要解决此题，需要掌握串联电路和并联电路的区别．串联电路各元件逐个顺次连接起来，电流只有一条通路．并联电路各元件并列地连接起来，电流有多条通路．
解：（1）由图可知，力F1作用在B点时，力臂L1最大，此时力F1最小，要使杠杆平衡，方向应该向上；
延长F2的作用线，过支点作力F2作用线的垂线段，即可做出力臂L2，如图所示：
（2）开关闭合时两灯同时亮，开关断开时两灯同时熄灭，则两灯泡可能串联，开关控制整个电路；如图所示：
两个灯泡也可能并联，此时开关在干路中；如下图所示：
