Question

在“测量小灯泡的电功率”的实验中，小明同学所连接的实物电路如图14a所示．灯泡的额定电压是2.5V，滑动变阻器标有“15Ω 1A”字样．

（1）请你用笔画线代替导线把图中的电流表、电压表正确连入电路．
（2）闭合开关前，应将滑动变阻器滑片P置于______（选填“a”或“b”）端．
（3）进行实验和收集证据，并根据实验数据画出如图所示的I-U图象，计算出小灯泡的额定功率是______W．请你将小灯泡正常工作时的电流标在图c的电流表中．
（4）根据图象可知小灯泡的电阻随电压的升高而逐渐______．

Answer 1

解：（1）灯泡额定电压是2.5V，因此电压表选择0～3V量程，由图b可知在额定电压下灯泡电流为0.25A，

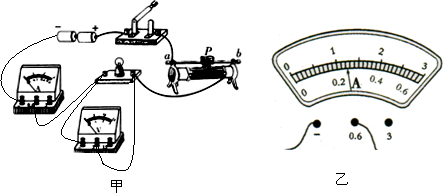

因此电流表选择0～0.6A量程，灯泡、电流表、电源串联接入电路，电压表与灯泡并联，电路图如图甲所示．
（2）闭合开关前，应将滑动变阻器滑片P置于a端，此时滑动变阻器接入电路的阻值最大．
（3）由图c可知，灯泡额定电压2.5V对应的电流是0.25A，灯泡额定功率P=UI=2.5V×0.25A=0.625W；
由图c所示电流表可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数为0.25A，电流表指针如图乙所示．
（4）由图b所示I-U图象可知，随电压U的增大，通过灯泡的电流I增大，但△U＞△I，∵I=，∴由R=可知，
随电压U增大，灯泡电阻R增大．
故答案为：（1）电路图如图甲所示；（2）a；（3）0.625；如图乙所示；（4）增大．

分析：（1）根据灯泡额定电压确定电压表量程，根据图象找出灯泡在额定电压下的电流，根据该电流确定电流表量程，
把灯泡、电流表、电源串联接入电路，电压表与灯泡并联，连接电路图时，注意电表正负接线柱不要接反．
（2）闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据电路图确定滑片的位置．
（3）由图b所示I-U图象找出灯泡额定电压所对应的额定电流，然后由电功率公式P=UI求出灯泡额定功率；
根据图c所示电流表确定电流表量程与分度值，然后根据电流表示数标出电流表指针位置．
（4）由图b找出灯泡电流随电压变化的关系，然后由欧姆定律判断灯泡电阻随灯泡电压如何变化．
点评：本题考查了连接实物电路图、实验注意事项、求灯泡功率、判断灯泡电阻变化规律等问题，是常考问题；连接电路图时，要注意电表量程的选择，注意电表正负接线柱不要接反．
