设计电路.要求:L1和L2并联.开关S控制L1.L2两盏灯.电压表测灯泡L2两端的电压.先根据设计要求把图中的实物连成电路.然后在方框中画出相应的电路图. 题目和参考答案——青夏教育精英家教网——

题目内容

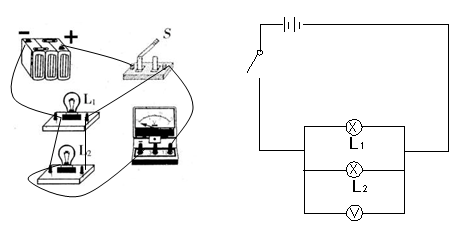

设计电路，要求：L₁和L₂并联、开关S控制L₁、L₂两盏灯。电压表测灯泡L₂两端的电压，先根据设计要求把图中的实物连成电路，然后在方框中画出相应的电路图。
