Question

如图所示，是小军同学连接的测电阻R_x的电路．
（1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线．
（2）在方框中根据改正后的电路画出电路图．



（3）实验中测出了如下表所示的数据，其中第3次测量时电流表的表盘如图所示，请你读出电流值填在表格中．电阻测量值R_x=______Ω．

次数	第1次	第2次	第3次
电压/V	2.5	3.0	3.5
电流/A	1.3	1.5

Answer 1

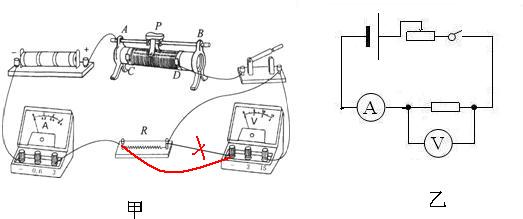

（1）由图可知，电压表并没有和待测电阻并联，电压表短路了．如图甲．
（2）画出电源符号，从正极出发，按照电流方向，依次画出滑动变阻器、开关、定值电阻、电流表的符号，到达电源负极，把电压表并联在定值电阻两端．如图乙．



（3）电流表使用的0～3A，每一个大格代表1A，每一个小格代表0.1A，电流为1.7A，

次数	第1次	第2次	第3次
电压/V	2.5	3.0	3.5
电流/A	1.3	1.5	1.7

利用R=

U

I

分别求出第1、2、3次实验的电阻分别为1.9Ω、2.0Ω、2.1Ω，求出三次电阻的平均值为2.0Ω．
故答案为：（1）如图甲；（2）如图乙；（3）2．
