小宇做测量小灯泡电功率的实验（小灯泡标有“3.8V”字样）．
（1）如图所示，他所连接的实验电路存在错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线，画出正确的接法．

实验次数	电压表示数/V	电流表示数/A	灯泡亮度
1	0.5	0.1	不发光
2	2.0	0.25	发光较暗
3	3.8		正常发光
4	6.0		不发光

（2）电路连接正确后，闭合开关，记录的部分实验数据和现象如上表所示．分析表中实验数据可知：第1次实验中，小灯泡不发光的原因是______，接下来应进行的操作是______；所用电源电压为______V．
（3）由于小宇粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻：R===5Ω，再计算出灯泡的额定功率：P===2.888W．
请你对小宇计算额定功率的方法作出评价：小灯泡的额定功率______（选填“大于”“等于”或“小于”）2.888W，理由是______．
（4）如果该电压表0～15V量程已经损坏，0～3V量程仍可以使用，请你只用现有器材，帮助小宇测出该灯泡的额定功率，你的方法是______．

Answer 1

【答案】分析：（1）滑动变阻器的连接要遵守“一上一下”的原则；
（2）第一次实验时，灯泡不发光且电流表有示数，说明电路中电流太小、总电阻太大，所以调节滑动变阻器，减小接入电路中的电阻；由表格数据，结合小灯泡的额定电压可知：当灯泡两端电压为6V时，灯泡烧坏，此时电压表测量电源的电压
所以电源的电压为6V．
（3）灯丝的电阻随电压的增大而增大，所以正常发光时的电阻大于第一次实验时灯丝的电阻，即：R＞5Ω．
根据P=计算的额定功率偏大．
（4）由串联电路电压的特点可知：滑动变阻器两端的电压U_R=U-U_L，小灯泡的额定电压为3.8，所以滑动变阻器两端的电压小于3V．

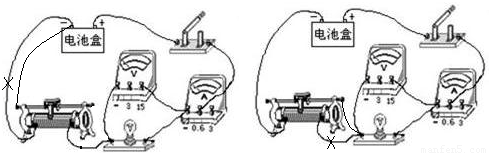

解答：解：（1）滑动变阻器的使用是：“一上一下”的原则，所以正确的接法如图：
（2）第一次实验不发光，是因为滑动变阻器连入电路中电阻过大，所以调节滑动变阻器的滑片，使总电阻减小；当电路电流增大到一定程度，灯泡烧坏，电压表测电源电压，
所以电源电压为6V．
（3）∵灯丝的电阻随电压的增大而增大
∴电压增大，灯丝电阻增大，
即R'＞5Ω，
由P=可知：计算的额定功率偏大．
（4）∵串联电路中总电压等于各分电压之和
∴滑动变阻器两端的电压U_R=U-U_L，小于3V
即：把电压表改为测滑动变阻器两端的电压．
故答案为：（1）改正如图所示；（2）变阻器连入电路的阻值太大；调节滑动变阻器；6；小于；（3）灯丝的电阻随温度升高而变大；（4）把电压表改为测滑动变阻器两端的电压．
点评：解决本题关键：一是滑动变阻器的正确使用，二是掌握电阻的大小与温度的有关，三是知道串联电路电压的特点和灵活使用电压表．
