题目内容
（1）请在图中根据反射光线画出入射光线，并标出入射角的大小．
（2）请在图上标出条形磁体的磁感线方向和小磁针的N极．

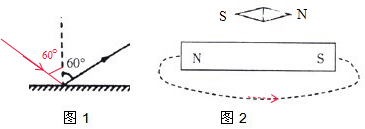

解：（1）经过入射点作出法线．因为反射光线与法线的夹角是60°，所以反射角为60°．根据反射角与入射角相等作出入射光线并标出入射角的度数．
如图1所示：
（2）根据同名磁极相互排斥，异名磁极相互吸引，可知小磁针的左端为S极，右端为N极，条形磁体周围的磁感线是由北极出发回到南极的，如图2：
分析：（1）根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出入射光线并标出入射角及其度数．
（2）根据磁极间的相互作用规律来判断小磁针的N、S极，磁体周围的磁感线是由北极出发回到南极的．
点评：此题主要考查了反射光路的画法、磁极的判断、磁感线的方向，关键是掌握光的反射定律的内容，特别是反射角与入射角之间的关系．注意法线要画成虚线．
如图1所示：
（2）根据同名磁极相互排斥，异名磁极相互吸引，可知小磁针的左端为S极，右端为N极，条形磁体周围的磁感线是由北极出发回到南极的，如图2：
分析：（1）根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出入射光线并标出入射角及其度数．
（2）根据磁极间的相互作用规律来判断小磁针的N、S极，磁体周围的磁感线是由北极出发回到南极的．
点评：此题主要考查了反射光路的画法、磁极的判断、磁感线的方向，关键是掌握光的反射定律的内容，特别是反射角与入射角之间的关系．注意法线要画成虚线．
