题目内容

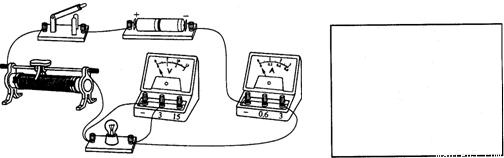

小芳在做测量灯泡电阻实验时，所连的实物如图所示，请你检查图中的连线是否有错．若有错，在该图中改正（在错误的连线上打“ד，改正的连线在图中画线表示，连线不要交叉）并在右边的方框内画出正确的电路图

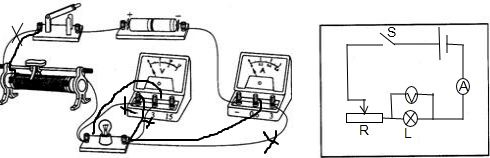

解：如图所示
分析：滑动变阻器应该一上一下的接入电路，故滑动变阻器接法错误；电流从电压表正极进入，负极流出，故电压表的正负接线柱错误，又因为电源只有3V，电流表选择0.6A即可．
点评：会根据滑动变阻器的正确使用方法接入电路，会根据电压表和电流表的正确使用接入电路；会根据实物图画出电路图．
分析：滑动变阻器应该一上一下的接入电路，故滑动变阻器接法错误；电流从电压表正极进入，负极流出，故电压表的正负接线柱错误，又因为电源只有3V，电流表选择0.6A即可．
点评：会根据滑动变阻器的正确使用方法接入电路，会根据电压表和电流表的正确使用接入电路；会根据实物图画出电路图．
练习册系列答案
阅读快车系列答案
相关题目

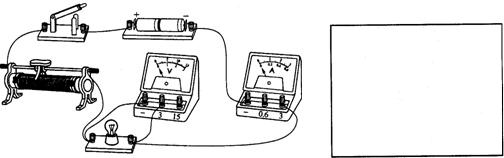

电阻实验时，所连的实物如下图所示，请你检查图中的连线是否有错，若有错处，在答题卷图中改正（
