题目内容

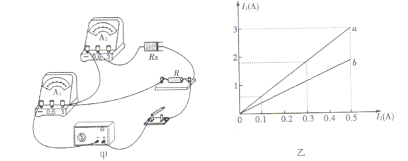

【题目】某实验小组采用了如图甲所示的电路来测量注射器内导电液体的阻值R,其中表A1所用的量程为0~3A,表A2所用的量程为0~0.6A,定值电阻R=20Ω,电源是电压可调的学生电源。
(1)根据图甲的实物电路,在虚线框内画出对应的电路图,(必标明R、Rx、A1、A2)
(_________)
(2)如果表A1示数为I1、表A2示数为I2,则Rx =________(用I1、I2和R表示)
(3)改变源电压,将每次实验中表A1的示数I1和表A2的示数I2描在I1-I2图像上,连接这些点,得到如图乙中实线a,由图可知,Rx =________ Ω
(4)若该实验小组还是用同样的液体做这个实验,但只做了一项改变,导致I1一I2的关系变成如图乙中实线b所示,则这项改变可能是______(双选,改变后注射器中没有气泡)
A.增加液体的体积 B.减少液体的体积
C.将注射器中的液体全部倒入横截面积更大的注射器
D.将注射器中的液体全部倒入横截面积更小的注射器
【答案】 100Ω BC
【解析】
(1)由图甲所示的实物电路知道,R与Rx并联,电流表A1测量干路电流,电流表A2测量Rx所在支路的电流,故电路图如下:
(2)由并联电路的特点知道,并联部分的电压是: ,由欧姆定律知道,导电液体的阻值是: ;
(3)由图乙a图像知道,当I1=3A时,I2=0.5A,代入解得:Rx=100Ω
(4)若I1一I2的关系变成如图乙中实线b所示,说明通过Rx的电流不变的情况下,并联部分的电压减小了,导致通过R的电流减小,才使干路的总电流减小了;由U=IR知道应是Rx减小了,结合影响电阻大小的因素知道,只有BC符合题意。
【题目】在“探究不同物质吸热升温现象”的实验中,实验装置如图所示,在两个相同的烧杯中分别装入甲、乙两种液体,并用相同规格的电加热器分别对它们进行加热.
(1)加热前,应保证两种液体的初温和_____相同;
(2)本实验是通过比较_____来间接比较两种液体吸收热量多少的;
(3)通过实验,记录数据如表格所示,
加热时间/min | 0 | 1 | 2 | 3 | 4 |
甲的温度/℃ | 10 | 15 | 20 | 25 | 30 |
乙的温度/℃ | 10 | 20 | 30 | 40 | 50 |
分析表格数据可知液体_____(填“甲”或“乙”)的吸热能力更强.若加热过程中无热量损失,则甲、乙两种液体的比热容之比为_____;
(4)下图中能合理反映该实验结果的图象是 _____(选填选项所对应的字母).
【题目】用如图所示的电路图测量某电阻丝的电阻,电源电压为3V,滑动变阻器的最大阻值是20Ω.
次数 | 第1次 | 第2次 | 第3次 |
U/V | 0.8 | 1.0 | 1.6 |
I/A | 0.16 | 0.20 | 0.32 |
(1)连接电路时,开关应处于__状态.实验前,应将滑片P移到__端(选填“A”或“B”).
(2)实验过程中,无论怎样移动滑片,电流表和电压表的示数都很小且无变化,电路元件均完好,原因可能是__.
(3)故障排除后,调节滑片P的位置,读取了对应的电压、电流的数值,并记录在上表中,由表可知,电阻丝的阻值是__.
(4)实验过程中,改变滑片位置并进行多次测量,这样做的目的是为了__.
