题目内容
【题目】如图所示电路,电源电压不变,当开关闭合,滑动变阻器滑片P向右移动时,下列判断不正确的是( )
A.电流表A1的示数变小
B.电流表A2的示数不变
C.电压表示数变大
D.灯泡亮度不变
【答案】C
【解析】解:由电路图可知,滑动变阻器与灯泡并联,电压表测电源的电压,电流表A1测干路电流,电流表A2测灯泡支路的电流,因电源电压不变,所以,滑片移动时,电压表的示数不变,C符合题意;
因滑动变阻器与灯泡并联,所以,滑片移动时,通过L的电流和实际功率不变,其亮暗不变,电流表A2的示数不变,BD不合题意;
滑动变阻器滑片P向右移动时,接入电路中的电阻变大,由I= 可知,通过滑动变阻器的电流变小,通过灯泡的电流不变,由于并联电路中干路电流等于各支路电流之和,所以,干路电流变小,即电流表A1的示数变小,A不符合题意.
故答案为:C.
滑动变阻器与灯泡并联,电压表测电源的电压,电流表A1测干路电流,电流表A2测通过灯泡的电流 . 根据滑片移动时通过L电流的不变和实际功率不变,进一步判断灯泡亮暗的变化;根据滑片向右移动时接入电路中电阻大,根据欧姆定律判断通过滑动变阻器电流的变化,再根据并联电路的电流特点判断干路电流的变化.

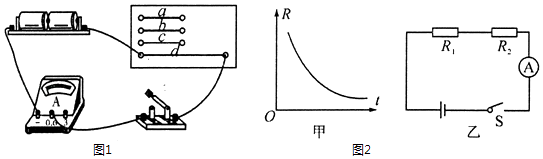

【题目】某实验小组利用图1所示的电路探究“影响导体电阻大小的因素”的实验,将a、b、c、d四段导体分别接入电路.经过测量,得到下表所示数据.
导体代号 | 长度/m | 横截面积/mm2 | 材料 | 电流大小/A |
a | 0.5 | 0.4 | 锰铜合金 | 0.20 |
b | 0.5 | 0.4 | 镍铬合金 | 0.16 |
c | 0.5 | 0.2 | 镍铬合金 | 0.08 |
d | 1.0 | 0.2 | 镍铬合金 | 0.04 |
(1)实验中,通过比较电路中的大小,判断导体电阻的大小.
(2)若要探究导体长度对电阻是否有影响,则应该选用(填编号)两根电阻丝进行对比实验;
(3)选取导体(填编号)进行实验可以探究导体电阻大小与导体横截面积的关系.
(4)在材料一定时,导体的电阻与长度成比,与横截面积成比.
(5)小明在科技活动中,了解到有一种用半导体材料制成的热敏电阻,其电阻R随t变化的图象如图2甲所示.
①热敏电阻的阻值随温度的升高而(选填“增大”或“减小”).
②小明想利用热敏电阻制成温度报警器,实验室中现有两只外形完全相同的电阻R1和R2 , 其中一只为热敏电阻,另一只为定值电阻(阻值不随温度的变化而变化).为了辨别它们,小明设计了如图2乙所示的电路,接下来小明闭合开关,对其中一只电阻加热,若电流表的示数(选填“增大”或“减小”),则该电阻为热敏电阻.
